| Brand Name: | HangTuo |
| Model Number: | VE7“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L / C, T / T, Western Union |

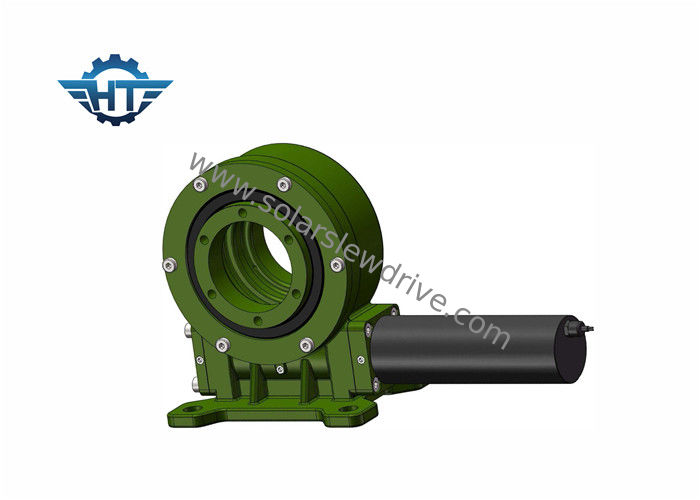

Vertikaler Reihen-Wurm-Gang tötete Antrieb mit Motoren des Gang-24VDC für einzelne Achsen-Solartracking-system
Beschreibung
Vertikale angebrachte Durchlauf-Antriebe sind speziell für Solartracking-systeme bestimmt, die die horizontale Achsenspurhaltung erfordern. Die genaue Rotation des vertikalen Durchlauf-Antriebs lässt den Mechanismus tadellos aufspüren. Diese Art des vertikalen Herumdrehenring-Antriebs wird unter Verwendung der spätesten Technologie hergestellt, die Sanduhrmechanismus enthält.
Vorteile
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. drehende Strecke von 360 Grad
3. Einschlagen des Schneckengetriebeinneres
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen
5. Selbstsichernde Funktion
Technische Daten VE des Herumdrehenantriebs
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Kippen des Moment-Drehmoments: Dieses Drehmoment ist die Schwerkraftlast, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das tatsächliche Drehmoment größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Die Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Die Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment, es wird gesehen auch als defektes Drehmoment genannt.
Selbstsichernd: Nur wenn es Last gibt, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
