| Brand Name: | HangTuo |
| Model Number: | SDE7“ |
| MOQ: | 1-teilig |
| Preis: | USD 398~456/ pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L / C, T / T, Western Union |

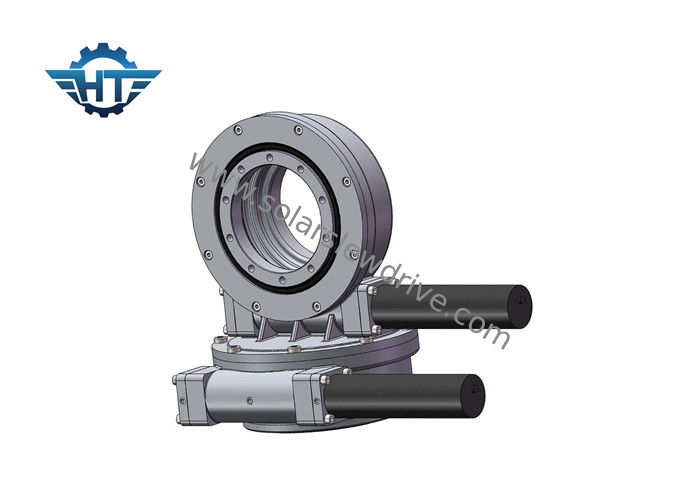

Doppelachsen-drehmomentstarker Schneckengetriebe-Durchlauf-Antrieb mit Getriebemotor 24vdc für Solarverfolger
Beschreibung
Solartracking-systeme umfassen Solartracking-system der einzelnen Achse und Doppelachsensolartracking-system. Das Solartracking-system der einzelnen Achse umfassen gekipptes und flaches einzelnes Tracking-System.
Für ein Doppelachsensolartracking-system basiert auf differenct Klammerstruktur, konnten drei Arten Durchlauf-Antriebslösungen angewandt sein:
1. horizontale (Se-Art) einzelne Achse des Gebrauches zwei tötete Antriebe.
2. verwenden Sie horizontales ein (Se-Art) und eine andere Vertikale (VE-Art).
3. benutzen Sie einen Doppelachsendurchlauf-Antrieb.
Alle jene Lösungen können die Sonne vertikal und horizontal aufspüren erzielen, dieses die Durchschnitte, welche ständig die Sonne mit direktem Sonnenlicht aufspüren.
Durchlauf-Antriebe angewendet im Doppelachsen-Solarverfolger
| Produkt-Name | SDE7 tötete Antriebe |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Maximaler Abtriebsdrehmoment | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 12/24/48 VDC-Motor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; CPV/HCPV; Solarteller; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
| Empfohlenes Quadrat der Platte | 30 Quadratmeter |
SDE tötete Antriebs-Leistungs-Tabelle
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 Kilogramm |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 Kilogramm |
Applicatons
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
