Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SDE7“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 530 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Material: | 50Mn, 42CrMo | Modell: | SDE7“ |
|---|---|---|---|
| Gangverhältnis: | 57:1 | Nennleistungs-Drehmoment: | 2000 Nm |
| Haltemoment: | 13500 Nm | Kippen des Drehmoments: | 13200 Nm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Markieren: | Wurm-Gang-Durchlauf-Antrieb,Herumdrehenkupplungsglocke |
||

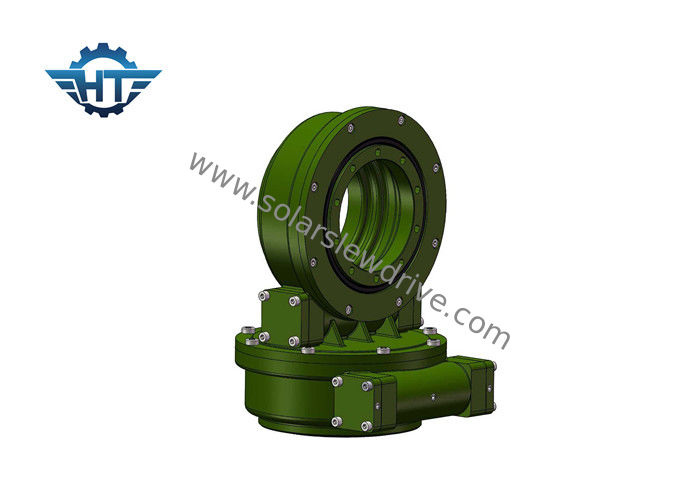

Das Durchlauf-Antriebs-Getriebe SDE7 IP66, das mit drehmomentstarkem gekennzeichnet wird, Selbst schmieren sich, um The Sun aufzuspüren
Beschreibung
Solarverfolgersystem umfassen einzelne Achse und Doppelachsensolartracking-system. Das Solartracking-system der einzelnen Achse gekipptes und flaches einzelnes Tracking-System einschließen.
Für ein Doppelachsensolartracking-system basiert auf differenct Klammerstruktur, konnten drei Arten Durchlauf-Antriebslösungen angewendet werden:
1. benutzen Sie zwei horizontale (Se-Art) einzelne Achsendurchlauf-Antriebe.
2. verwenden Sie horizontales ein (Se-Art) und eine andere Vertikale (VE-Art).
3. benutzen Sie einen Doppelachsendurchlauf-Antrieb.
Alle jene Lösungen können die Sonne vertikal und horizontal aufspüren erzielen, die die Sonne mit direktem Sonnenlicht ständig aufspüren bedeutet.
| Produkt-Name | SDE7 tötete Antriebe |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 12/24/48 VDC-Motor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; CPV/HCPV; Solarteller; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
| Empfohlenes Quadrat der Platte | 30 Quadratmeter |
SDE-Durchlauf fährt Leistungs-Datenblatt
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Applicatons
Doppelachsen-Solartracking-system
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren konnten, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. Die verschiedenen Farben sind basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
