Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 330~360/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Modellnummer: | SE14 | Haltemoment: | 54200 Nanometer |
|---|---|---|---|
| Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
| Statische axiale Last: | 680 KN | Statische radikale Last: | kN 230 |
| Rohstoff: | 50Mn, 42CrMo | Gewicht: | 63 Kilogramm |
| Markieren: | hydraulischer Durchlaufmotor,Solarverfolger-Antrieb |
||

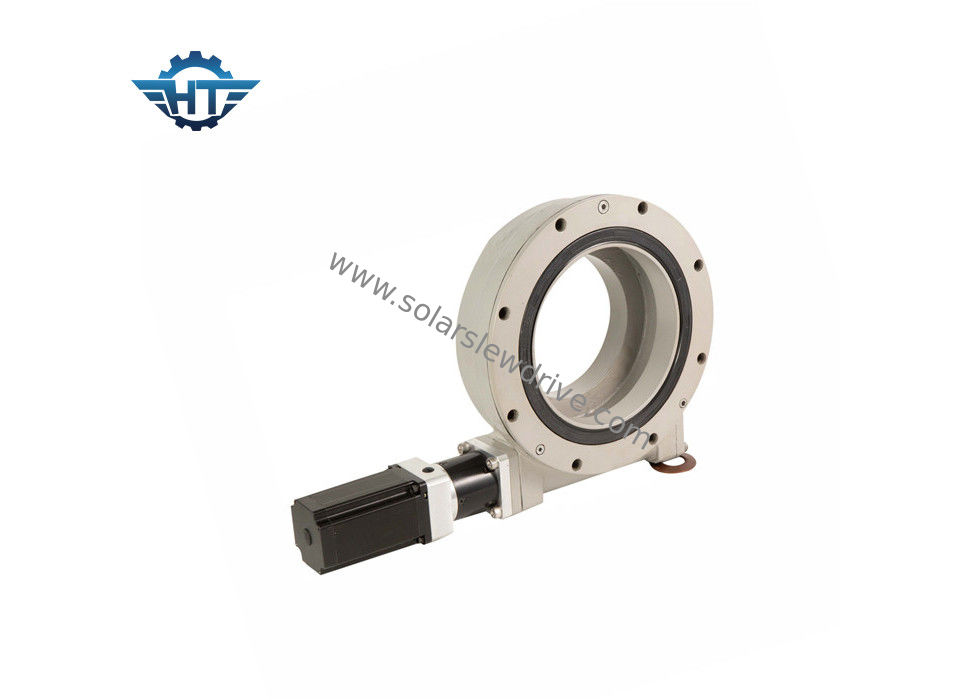

Se-Reihen-Solardurchlauf-Antriebs-Getriebe befestigt mit Gang-Motor für Solartracking-system
Produkt-Beschreibung
Vorbildlicher Code:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
1-SE: Se-horizontaler Durchlauf-Antrieb
VE-vertikaler Durchlauf-Antrieb
SDE-Doppelachsendurchlauf-Antrieb
2- Produktgröße, eg.3“, 5", 7", 9", 12", 14", 17", 21", 25"
3" Durchlauf-Antrieb, Reduzierungsverhältnis: 31.
5" Durchlauf-Antrieb, Reduzierungsverhältnis: 37.
7" Durchlauf-Antrieb, Reduzierungsverhältnis: 57.
9" Durchlauf-Antrieb, Reduzierungsverhältnis: 61.
12" Durchlauf-Antrieb, Reduzierungsverhältnis: 78.
14" Durchlauf-Antrieb, Reduzierungsverhältnis: 85.
17" Durchlauf-Antrieb, Reduzierungsverhältnis: 102.
21" Durchlauf-Antrieb, Reduzierungsverhältnis: 125.
25" Durchlauf-Antrieb, Reduzierungsverhältnis: 150.
3- A: Technik-Niveau, A, B, C, ETC…
4- XXX: Das Reduzierungsverhältnis.
5- M: M-metrische Montagefaden, Kein-Schraubenloch durch britisches Maß. M
6- HX: HA, Löschen
HC-kein Löschen
Duktiles Eisen HD-Austempered
HAUPTQUARTIER, QPQ
HN-Nitrierung
7- 25M: B-6B Keilinput
Input des Lochs 12M-φ12
Input des Lochs 25M-φ25
Input des Hydraulikmotors 160-160CC
Input des Gangs 24-24V Bewegungs
Input des Gangs 220-220V Bewegungs
Input des Gangs 380-380V Bewegungs
8-R: R-rechte Seite, Bewegungsposition. L, linke Seite, Bewegungsposition.
9-C: C-mit einer Kappe bedecktes Ende. E-Versorgungs-Kodierer. A - weg, hydraulische Hafenposition u. Richtung. I - herein, hydraulische Hafenposition u. Richtung. U, oben hydraulische Hafenposition u. Richtung. D - unten, hydraulische Hafenposition u. Richtung.
10- 2: Kein-Wurmzahl Leer-einzeln, 2-Dual
11-REV.A: Versionsnummer A B C ETC….
Mitteilung: Wir addieren den Kundencode, wenn Kunden spezielle Anforderung hat.
Performace von Se-Reihe
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Transport, Behandlung u. Lagerung
Transportieren Sie nur in Waagerechte, Auswirkungen sollte vermieden werden.
Tragen Sie Arbeitshandschuhe und geben Sie acht, wenn Sie den Durchlauf-Antrieb behandeln.
Benutzen Sie die Löcher der Ringe in den Durchlauf-Antrieben, um Bolzen für das sicheres Hochziehen, die Behandlung und Platzierung zu reparieren.
Speichern Sie nur in einer Waagerechte und in geschlossenen Räumen, halten sie weg von dem Erhalten naß, der Oberflächenkorrosionsschutz von herausgestellten Berührungsflächen im Werkzeug dauert ungefähr 1-monatiges im geschlossenen Verpacken. Speicher des längeren Zeitraums erfordert spezielle Schutzmaßnahmen.
Transportieren von ungepackten Durchlaufringen
Benutzen Sie passenden anhebenden Gang transportieren nie Produkt vertikal
Ungepackte Durchlauf-Antriebe können mit Hubgetriebe unter den folgenden Bedingungen transportiert werden:
