Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | VE |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 360/ pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 PCS pro Monat |
| Markenname: | Hangtuo | Material: | 50Mn, 42CrMo |
|---|---|---|---|
| Modell: | vertikale Art | Zertifikat: | ISO9001, CER |
| Motor: | 12/24VDC | Wartung: | frei |
| Farbe: | Wie verlangt | Selbst-Verschluss: | ja |
| Markieren: | Wurm-Gang-Durchlauf-Antrieb,Herumdrehenkupplungsglocke |
||

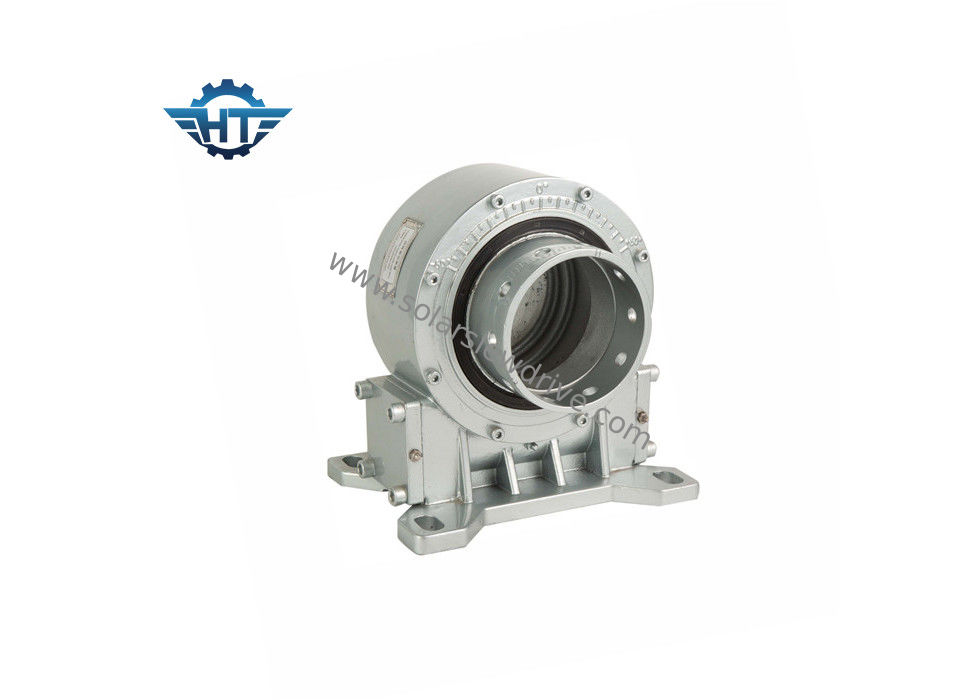

VE9 einzelnes durchlauf-Antriebs-Getriebe der Achsen-IP66 Solar, wartungsfrei für horizontale Solarverfolger
Beschreibung
Zuverlässige Lieferung – bestellt höchst Schiff an 15 Tagen oder an kleiner
Technische Unterstützung – Ingenieure stehen bereit, um zu helfen
Hochwertige Herumdrehenantriebe zu einem angemessenen Preis – wir lassen unsere eigene Fabrik mit Produkten sich treffen, oder, die Qualität aller bedeutenden Marken und wir zu übersteigen wendet die wirtschaftlichen Versandarte an, die auf verschiedenen Aufträgen basieren, um Sie innerhalb des Budgets zu halten
Operationen u. Wartung-Operationen und Wartungsdienstleistungen senken Ihre Unkosten und Gebühr.
VE-Art Leistungsblatt
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
Installation
1. Vorbereitung
1,1 überprüfen Sie den Durchlauf-Antrieb auf körperlichem Schaden.
1,2 saubere Unterstützungsoberflächen
2. Befestigungsbolzen
Als der Getriebehersteller liefern wir nicht, zu rechtfertigen, oder, die Befestigungsbefestiger zu empfehlen verwendete. Wenden Sie bitte große Sorgfalt an, wenn Sie dieses Einzelteil spezifizieren, das unser Produkt zu Ihrem befestigt.
Vorgeschriebene Größen, Zahl und Qualitätsgrade werden benutzt.
Griffverhältnis (Grifflänge zum Durchmesser des Bolzens) wird, von minimalem ≥1.5 zu maximalem ≤2. beobachtet.
Bolzen mit einer völlig verlegten Welle sollten nicht zulässig sein.
Tötete Antriebsfunktion, Lebensdauer, und Haltbarkeit der Bolzenverbindung werden im Falle der Zuwiderhandlung beeinflußt.
Benutzen Sie flache Waschmaschinen der passenden Größen- und Stärkewahl der Anzugsmomente, damit der zulässige Zwischenflächen- Druck nicht überstiegen wird.
Befestigungsbolzen sind in den Normalfällen, die ausreichend durch die korrekte Vorbelastung gesichert werden.
Mitteilung: Gebrauch der aufgeteilter Ringe, Schlitzscheiben, etc. nicht zulässig.
Anzugsmoment und Anfangsvorspannungen für Befestigungsbolzen.
|
Anzugsmoment |
Befestigungsbolzen-Maß |
|||||
| Klasse |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Klasse 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
| Klasse 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
| Klasse 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
