Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SE17 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 100~1100/ pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Herkunftsort: | Changzhou, China | Gangverhältnis: | 102: 1 |
---|---|---|---|
Normalleistungs-Drehmoment: | 9400 Nanometer | Haltemoment: | 65040 Nanometer |
Kippen des Drehmoments: | 135600 Nanometer | Selbst-Verschluss: | Ja |
Verwendung: | Solarverfolger | Schützen Sie Eigenschaft: | IP66 |
Markieren: | Herumdrehenantrieb für Solartracking-system,Solarverfolger-Antrieb |

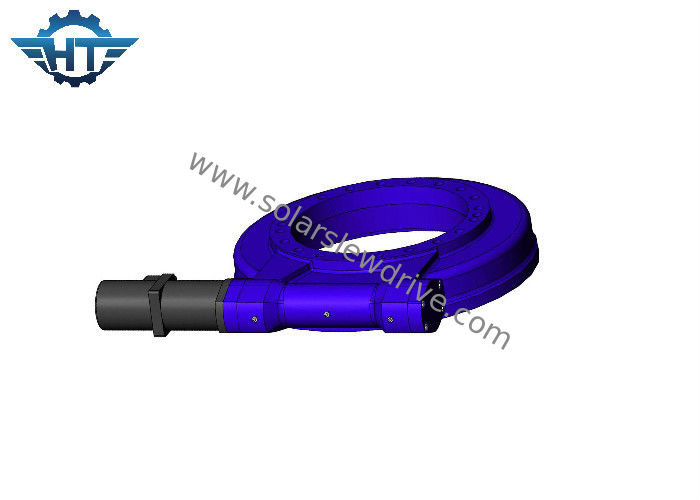

17 Durchlauf-Antriebszahnrad-Reduzierer des Zoll-IP66 kleiner für horizontales einzelnes Solartracking-system
Beschreibung
Solarverfolger nehmen den vollen Umfang einer Strahlen der Sonne gefangen, weil das Herumdrehen coule fährt, das System der Sonne vollständig folgen zu lassen. Entsprechend verschiedenen Bereichen wird die Zunahme der Energie, die durch die Solardoppel-achsenspurhaltung gefangen genommen wird, durch bis u. mehr als 100% erhöht, als die örtlich festgelegten flachen angebrachten Platten, so Zweiachsen von der Rotation dem Verfolger erlauben, die Solarmodule/die Platten in Position zu bringen, um Senkrechtes (direkt an) zur Sonne von Dämmerung zu Dämmerung gegenüberzustellen.
In den Solarverfolgern einer Doppelachse könnten wir beide zwei Se-Herumdrehenantriebe und ein Doppelachsensolartracking-system benutzen.
Parameter von Se-Reihen
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Verschiedene Bewegungs(Motoren 220VAC, 380VAC, Motoren 12VDC, 24VDC, 48VDC, Servomotoren und Schrittmotoren) kann entsprechend der Anforderung des Kunden entworfen sein.
DC-Motor
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das reibt, anstatt zu schieben, das Leben des Getriebes so reibend, sind viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, die die innere gebohrte Rundung kleiner als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächenpräzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen das super ruhige und stabile Funktionieren und eine lange Lebenszeit in 10000 Stunden sicher.
