Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | VE9 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Art: | beiliegend | Anwendung: | Baumaschinen |
---|---|---|---|
Fahrer: | Hydraulikmotor | IP-Grad: | IP66 |
Farbe: | Wie verlangt | Effciency: | 40% |
Modell: | VE9 | Verhältnis: | 61:1 |
Markieren: | Herumdrehenantrieb für Solartracking-system,Solarverfolger-Antrieb |

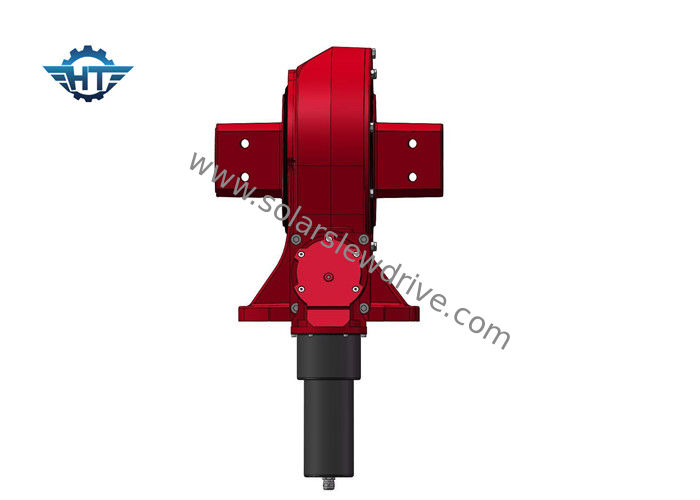

Vertial-Wurm-Gang tötete Antrieb mit Sanduhr-Wurm für Verknüpfungs-einzelnes Achsen-Tracking-System
Beschreibung
Das vertikale Entwerfen ist der größte helle Fleck von Hangtuo Herumdrehenantrieben, das vertikale Entwerfen wird verwendet hauptsächlich für das Solarverfolgersystem, die spezielle Struktur vereinfacht die komplexe Struktur der einzelnen Achsensolartracking-system-Klammer und verringert die Kosten des ganzen Systems, das vertikale Entwerfen, spielt eine wettbewerbsfähigere Rolle im Solarverfolgermarkt.
Modell: | VE9 | Ursprungsort | Changzhou, China |
Marke | HANGTUO | Art | Eingeschlossen |
Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 7320 N.m |
Kippen des Moment-Drehmoments | 18300 N.m | Haltemoment | 51000 N.m |
Statische axiale Bewertung | 90 KN | Statische Radialbewertung | 160 KN |
Dynamische axiale Bewertung | 45 KN | Dynamische Radialbewertung | 80 KN |
Gang-Verhältnis | 61:1 | Leistungsfähigkeit | 40% |
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen
Eigenschaften
1. Vertikales beiliegendes Entwerfen mit einfachem oder doppeltem Ertrag.
2. Unter Verwendung des Sanduhrwurmgangs Multizahn, der, Übertragung drehmomentstark in Verbindung tritt, um größerer Last zu widerstehen.
Technische Daten des VE-Reihen-Herumdrehenantriebs
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Anwendungen
Es gibt viele Anwendungen, in denen ein Dreh-Antrieb benutzt werden kann, hauptsächlich, weil er für Anwendungen gut angepasst ist, die Last erfordern, Energie und Rotationsdrehmoment beizubehalten.
Typische Schwingen-Antriebsanwendungen umfassen, aber sind nicht auf begrenzt:
Verfolger 1.Solar
Turbinen 2.Wind
Aufzug 3.Men's
Maschinerie 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
Ausrüstung 9.Drilling
Ausrüstung 10.Military
