Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SE14“ |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 410~510/Piece ~360/ pc |
Verpackung Informationen: | Sperrholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
Modell: | 14 Zoll | Haltemoment: | 54200 Nanometer |
---|---|---|---|
Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
Axiale Belastung: | kN 680 | Radikale Last: | kN 230 |
Zertifikat: | ISO9001, CE | Gemalt: | Verfügbar |
Garantie: | 5 Jahre | Selbst-Verschluss: | Ja |
Markieren: | Herumdrehenantriebs-Getriebe,Schneckengetriebedurchlauf-Antriebsgetriebe,Hydraulikmotordurchlauf-Antriebsgetriebe |

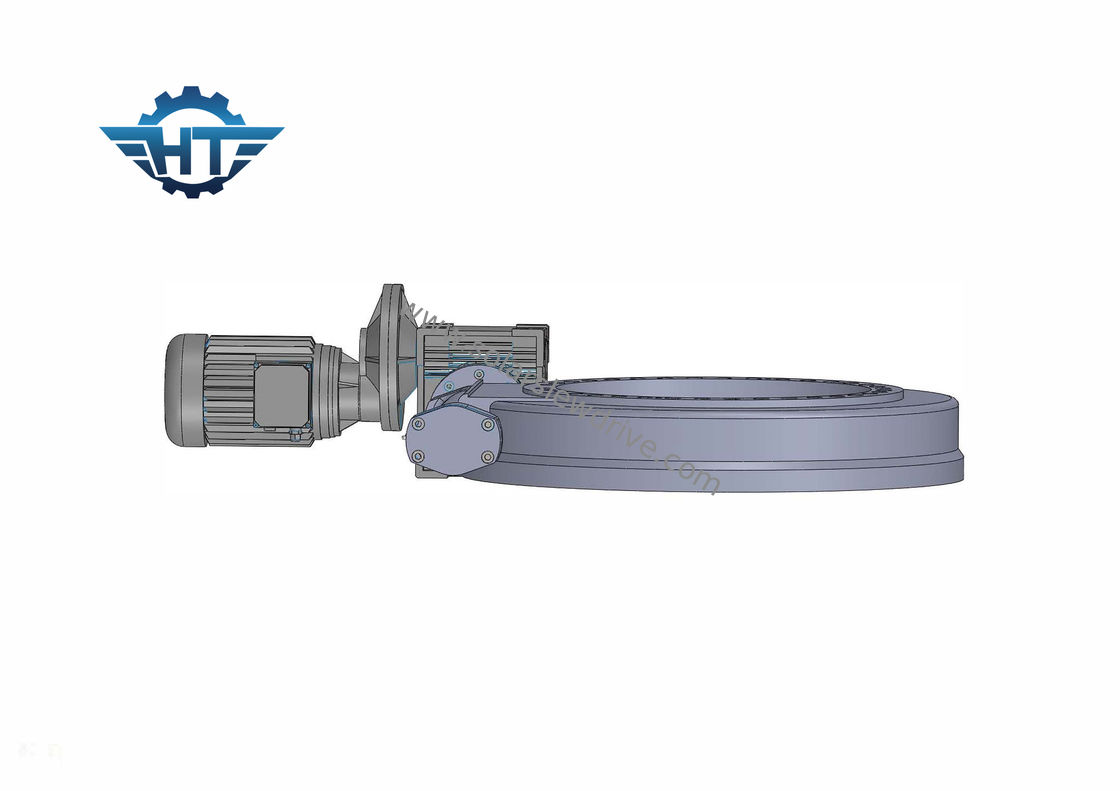

Antriebs-Getriebe Herumdrehensse14 für Solarverfolger-System, Schneckengetriebe mit Hydraulikmotor
Produkt-Code-Beschreibung
M (E, SDE, VE, SE, HSE, F.E., WIR, PET, ZSE, ZSDE, ZVE…)9 (3~25) A (B, C…)- 61 (M) HC (HA, HD, HAUPTQUARTIER, HN…)- B (12M, 25M, 160,24,220,380…)R (L) C (A, E) - 2-12 (9…)- REV.AM: zeigt den Code der Fertigungszeichnung an; MZ: zeigt den Code des Nullfreigabenherumdrehengerätes an;
E: Durchschnittzaunart; KDE: bedeutet vertikale und horizontale Art; VE: bedeutet vertikale Art; KE: bedeutet hochwertige wasserdichte Art;
HKE: wartungsfreie hochwertige wasserdichte Art der Durchschnitte; F.E.: Durchschnitte bremsen Art; WIR: Durchschnittwurmgangart; PET: bedeutet große und kleine Gangart; wenn es gibt, bedeutet kein E grundlegende Art;
Se: bedeutet horizontales (Gleitlagerstruktur), SDE: bedeutet vertikales und horizontales (Gleitlagerstruktur), VE: bedeutet vertikales (Gleitlagerstruktur), Z vor S bedeutet nullfreigabe;
3~25: Stellt die Spezifikationen von 3 Zoll bis 25 Zoll dar;
: Zeigt den Code des herkömmlichen Gerätes an. Wenn der Gerätentwurf große Veränderungen hat, kann der Code B, C… verwendet werden;
61: Stellt das Reduzierungsverhältnis des Herumdrehengerätes dar (Zahl von Zähnen). ;
M: zeigt an, dass das Herumdrehenlager metrische Gewindebohrungen annimmt; ohne m-Durchschnitte, dass das Herumdrehenlager Zollgewindebohrungen annimmt;
Ha: zeigt an, dass der Herumdrehenring. gelöscht wird; HC: zeigt an, dass der Herumdrehenring nicht. gelöscht wird; HD: zeigt an, dass der Herumdrehenring. gelöscht wird;
Hauptquartier: zeigt die QPQ-Behandlung des Außenrings des Herumdrehenringes an. HN: zeigt die Nitrierungsbehandlung des Außenrings des Herumdrehenringes. an;
B: zeigt an, dass das Wurminputende ein Keil 6B ist (12M zeigt an, dass das Wurminputende ein Loch Φ12. ist; 25M zeigt an, dass das Wurminputende ein Loch Φ25 ist;
160 Durchschnitte, dass ein Hydraulikmotor 160CC am Wurminputende installiert ist. 24 Durchschnitte, dass ein Getriebemotor 24V am Wurminputende installiert ist; …);
R: Durchschnitte berichtigen Installation.; L: Durchschnitte verließen Installation.;
C: bedeutet die Blindkappe; : bedeutet, dass die Richtung des Hydraulikmotorölhafens nach außen gegenüberstellt (ich: bedeutet, dass die Richtung des Hydraulikmotorölhafens einwärts gegenüberstellt;); E: Durchschnitte mit einem Kodierer;
2: Stellt Doppelzylinderherumdrehengerät dar;
12: Zeigt an, dass die Position des Stahlballsteckers um 12 Uhr ist;
REV.A: Versionsnummer, der Reihe nach erhöhend von REV.A, REV.B, REV.C….
Anmerkung: 1. Wenn es andere spezielle Codes in der Zukunft gibt, werden sie addiert;
2. Für spezielle Kunden, die spezielle Anforderungen benötigen, kann die Kundenzahl der Zeichnungsnummer entsprechend der tatsächlichen Situation hinzugefügt werden.
3. Das HSE-Drehgerät muss die folgenden Bedingungen erfüllen: wartungsfreies, Plus-Klüber, voll vom Fett, Innenringbeschichtung, IP66
Leistung von Se-Reihe
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Eigenschaften
Herumdrehenantrieb wird auch Herumdrehenringlager genannt. Da Technologie verbessert hat, setzen Antriebe Herumdrehens Sanduhrwurmtechnologie ein, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren. Ergebnisse dieses erhöhte Zahneingriffs in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit. Der Herumdrehenantrieb setzt Standardwurmtechnologie ein, in der der Wurm auf dem horizontalen. Das Geschwindigkeitsverhältnis der Welle hängt vom Verhältnis zwischen der Anzahl von Faden auf dem Wurm und der Anzahl von Zähnen im Wurmgang oder im Gang ab.
Es gibt viele Anwendungen, in denen ein Dreh-Antrieb benutzt werden kann, hauptsächlich, weil er für Anwendungen gut angepasst ist, die Last erfordern, Energie und Rotationsdrehmoment beizubehalten.
Typische Schwingen-Antriebsanwendungen umfassen, aber sind nicht auf begrenzt: Solarverfolger, Windkraftanlage, der Aufzug der Männer, hydraulische Maschinerie, telehandler, Bagger, Aufzug, Kräne, Bohrungsausrüstung, militärische Ausrüstung.
