| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1-teilig |
| Preis: | USD 100~300/ pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |
Durchlauf-3 Antriebs-Getriebe des Zoll-vertikales IP66, schweres Laden für Sonnenkollektor-Tracking-System
Beschreibung

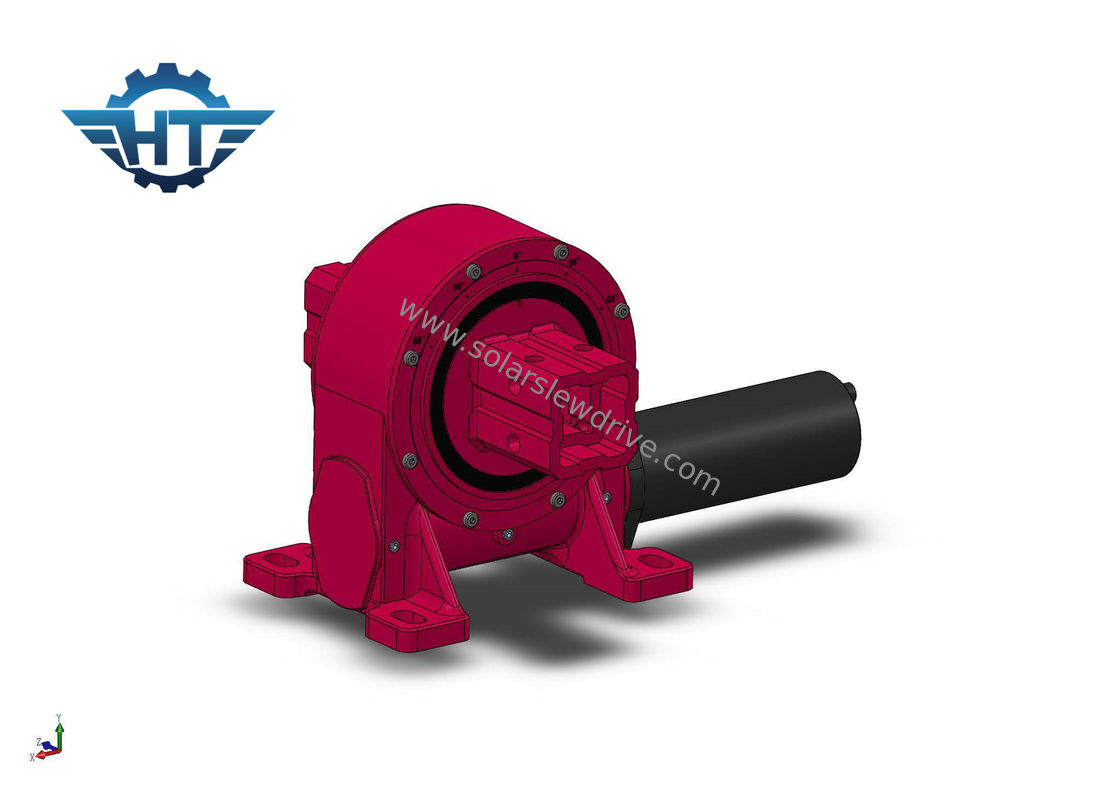

Antrieb Herumdrehens VE6 ist ein halber Gang und ein Begrenzungsanschlagsinnere, das für ein Solartracking-system der einzelnen Achse bestimmt ist. Unsere Herumdrehenantriebe werden mit Sanduhrwurmtechnologie für maximales Gangdrehmoment und die glatteste Rotation angetrieben.
| 6 Zoll-Herumdrehenantrieb | |
| Marke | Hangtuo |
| Abtriebsdrehmoment | 5100 N.m |
| Kippen des Moment-Drehmoments | 8000 N.m |
| Haltemoment | 39000 N.m |
| Statische axiale Bewertung | kN 110 |
| Gang-Verhältnis | 51:1 |
| Befestigung von Präzision | ≤0.15° |
| Gewicht | 45 Kilogramm |
| Standard | CE/ISO |
| Ursprungsort | China |
| Service | Soem-Service; Kundengebundene Lösung |
| Material | 42CrMo |
| Transportausdrücke | durch Meer, auf dem Luftweg oder durch Eisenbahn |
| Lieferfrist | Innerhalb 25 Tage nach Anzahlung |
| Hafen | Shanghai |
| Zahlungsbedingungen |
: T/T B: Western Union C: Paypal |
Die Standarddurchlauf-Antriebe werden mit einer Offenstallhaltung und einem einzelnen Selbst gepasst, die Sanduhrwurmwelle zuschließen. Sobald der Energiequelleninput zur neutralen Person zurückgebracht wird, schließt die Wurmwelle die Last in Position zu, ohne irgendeine externe Bremsanlage zu erfordern.
VE-Modell Performance Parameters
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (N.m) | TiltingTorque (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Präzision (Grad) | Präzision (°) | IP | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | Ja | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | Ja | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | Ja | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | Ja | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | Ja | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | Ja | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | Ja | 88 Kilogramm |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | Ja | 135 Kilogramm |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | Ja | 192 Kilogramm |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | Ja | 251 Kilogramm |
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
