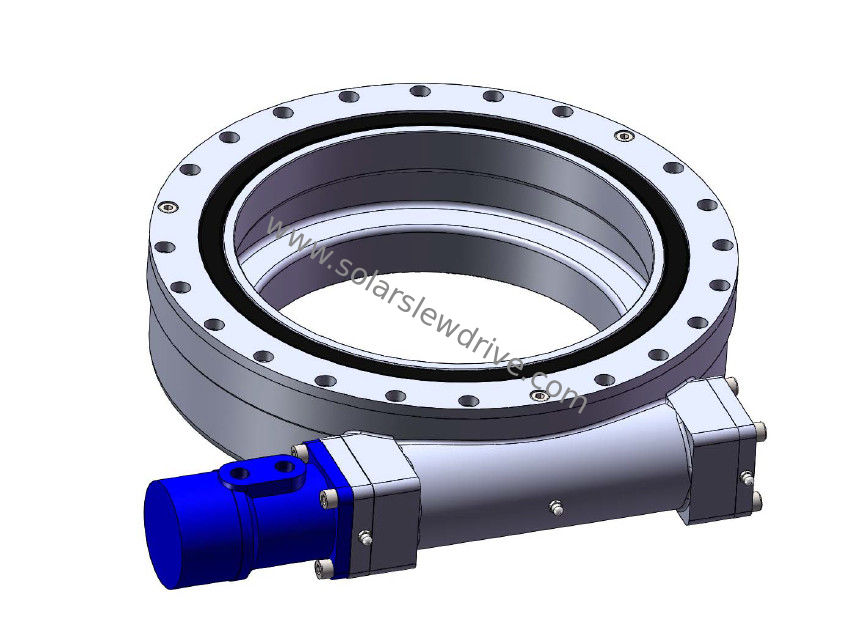

Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | SE14“ |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Sperrholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
| Material: | 50Mn, 42CrMo | Modell: | SE14“ |
|---|---|---|---|
| Gang-Verhältnis: | 85:1 | Nennleistungs-Drehmoment: | 6550Nm |
| Haltemoment: | 68000Nm | Kippen des Drehmoments: | 54200Nm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL 9006 |
| Axiale Belastung: | kN 680 | Radiale Belastung: | kN 230 |
| Hervorheben: | hydraulischer Durchlauf-Antrieb der hohen Last,hydraulischer Antrieb des Durchlaufes se14,hydraulischer Doppelachsendurchlauf-Antrieb |
||
Produkt-Beschreibung
Selbstfahrende hydraulische Flachbettanwendung
Das SPMT ist für selbstfahrenden modularen Transporter kurz und bekannt als der selbstfahrende Modultransporter, alias das selbstfahrende hydraulische Flachbett. Hauptsächlich verwendet im schweren, großen, hohen, speziellen Strukturtransport, sind seine Vorteile hauptsächlich flexibles, einfaches Be- und Entladung, nach Ansicht des Volumens und des Gewichts der Fördermaschine, parallele freie Kombination der Reihe, die maximale Transportaufzeichnung von mehr als 15.000 Tonnen. SPMT ist auf Ausrüstungsherstellung, Erdöl, chemischem, Offshoreöl, Brückenbau und anderen Gebieten weitverbreitet.
„Quer-Auto“ kurz. Eine spezielle Maschinerie benutzt in den Containerbahnhöfen oder auf einem Yard. Es kann für die horizontale Behandlung des Behälters sowie als Yardyardcode und als Vielzahl von Fahrzeugen für Ersatz verwendet werden, ist eine Vielzweckmaschinerie. Wenn sie horizontal transportiert, ist die Geschwindigkeit im Allgemeinen 23 km/h; Bis 32 Kilometer. Sie wird durch gute Mobilität und kleinen Schwingenradius des Fahrzeugs gekennzeichnet; Es gibt einzelne, doppelte, drei und Vierreihenkreuzwagen mit der Haufenkapazität. Die Illustration zeigt, dass einlagige Quertransportfahrzeuge hauptsächlich für die horizontale Behandlung benutzt werden, kann nicht Staplungsbehälter sein, aber kann auf dem Fahrgestelleauto ersetzt werden, oder Eisenbahnfahrzeuge, seine Stabilität ist, die Geschwindigkeit können verbessert werden besser.
Eigenschaften
1. Zahnart: Schraubenartiger Zahn
2. Lagerbelastung: helle Last
3. Laufwerksart: Motorantrieb
4. Modul: 5/3.75
5. Zahl von Wurmwellen: 1
6. Gang-Verhältnis: 85: 1
7. Leistungsfähigkeit: 40%
8. selbstsichernde Gänge: JA
9 Gewicht: 63 Kilogramm
Kippen des Moment-Drehmoments: Dieses Drehmoment ist die Schwerkraftlast, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das tatsächliche Drehmoment größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Die Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Die Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment, es wird gesehen auch als defektes Drehmoment genannt.
Selbstsichernd: Nur wenn es Last gibt, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
Technische Daten
| Se-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (N.m) | TiltingTorque (N.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Effeciency | Präzision (Grad) | IP | Arbeitstemp. (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Ja | 204 |
Kundengebundene Dienstleistungen
1. spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
