Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | VE9 |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Sperrholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
| Art: | Herumdrehenantrieb | Ursprungsort: | Changzhou, China (Festland) |
|---|---|---|---|
| Motor: | Schwanzloser DC-Motor | Eigenschaft: | Total beiliegend |
| Material: | 42CrMo oder 50Mn | Garantie: | 5~10 Jahre |
| Größe: | 3 Zoll bis 25 Zoll | Anwendung: | Solarenergie-System |
| Markieren: | Durchlauf-Antriebsgetriebe des Vertrages VE9,Durchlauf-Antriebsgetriebe des Reduzierers 24V,Solarenergiedurchlauf-Antriebsgetriebe |
||

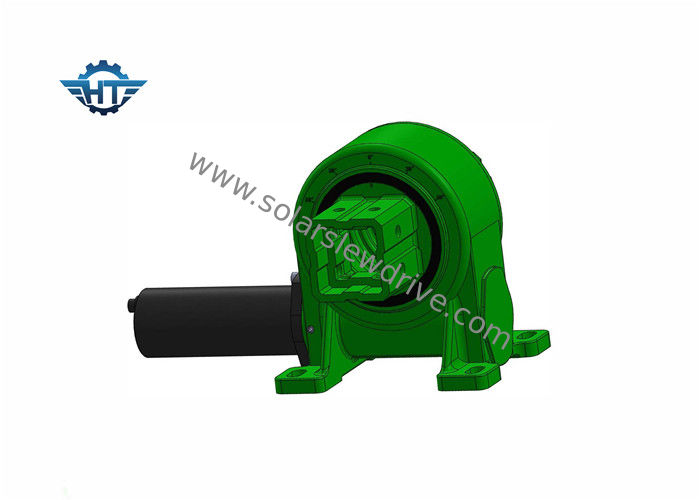

Wurm-Getriebe-Herumdrehenantrieb des Vertrags-VE9 mit Reduzierer des Getriebe-24V für Solarenergie
Sanduhr-Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Ein Durchlauf-Antrieb ist entworfen, um die Radial- oder axialen Lasten unter Verwendung des hohen Rotationsdrehmoments zu behandeln. Ausrüstung für das Bergbau, Bau, Metallverarbeitung, PV-Solarenergie, starke Solarenergie und andere Anwendungen, die die unnachgiebige Stärke erfordern, die mit tadelloser Präzision kombiniert wird, Herumdrehentechnologie für Sicherheit und Genauigkeit einzusetzen.
Einzelner Achsendurchlauf-Antrieb benutzt im flachen einzelnen Achsentracking-system, das Klammer eine Nord-Südanordnung ist, Ost-Westtracking-system. Entsprechend dem astronomischen Algorithmus trägt der Durchlauf-Antrieb, der durch Motor angetrieben ist, drehmomentstark, das ganze System soweit wie möglich zu fahren, damit das System den Azimut der Sonne aufspüren kann, um die Sonne auf der Oberfläche der photo-voltaischen Modulbestrahlung zu verbessern, und die Stromerzeugung folglich zu erhöhen.
Dieses basiert hauptsächlich auf dem Gestaltungsprinzip des Tracking-Systems, wegen der Auswirkung der Erdrotation, für einen örtlich festgelegten Standort auf die Erde, der Sonnenzyklus während des ganzen Jahres, sein Beleuchtungswinkel auch ändert ständig. Das Solartracking-system ist installiert, um Sonnenkollektoren bis zur Bahn zu halten die Sonne und die Menge der Sonnenstrahlung empfangen durch die Solargeneratoren zu erhöhen, dadurch erhöht man die Gesamtkapazität von photo-voltaischen Machtsolarkraftwerksparks.
VE-Wurm-Getriebe tötete Antriebs-technische Daten
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Bewegungsdaten
Nennspannung V/DC: 24vdc
Leerlaufdrehzahl U/min: 1200±10%
Leerlaufstrom A: <0>
Bewertetes Drehmoment N.M: 0,12
Geschwindigkeit U/min: 800±10%
Last gegenwärtiges A: <1A
Nennleistung W: <10W
GangAusgabeparameter:
Geschwindigkeitsverhältnis: 399:1
Nennleistungsdrehmoment N.M: 32
Ertraggeschwindigkeit U/min: 2±0.5
Hall-Ertrag: 2
Hall-Art: 40F/39
Hall-Eingangsspannung V: 5~24
Draht definieren:
1. Starkes Rotes: Motor +
2. Starkes Schwarzes: Motor -
3. Gelbgrün: Boden
4. Dünnes Gelb: Halle B
5. Dünnes Rotes: Halle +24V
6. Dünnes Schwarzes: Halle Boden
7. Dünnes Grün: Halle A
Maße
