| Brand Name: | HangTuo |
| Model Number: | VE5" |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

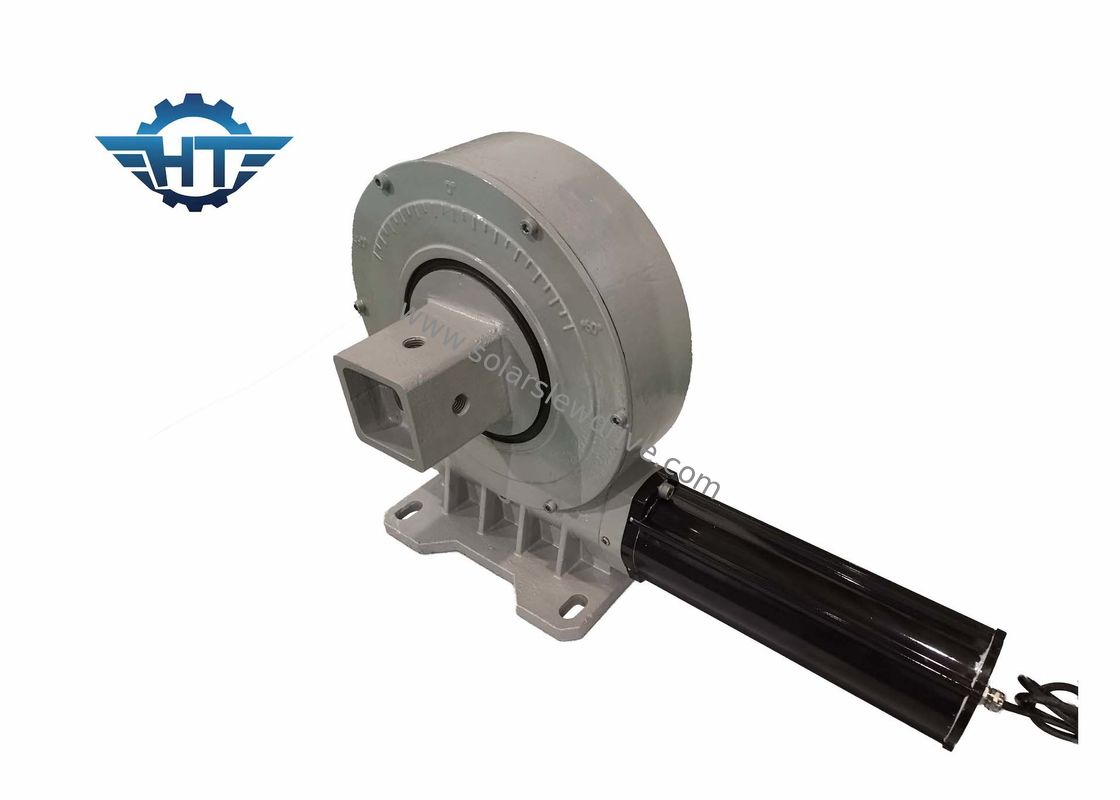

Vertikales kleines Herumdrehenantriebs-Getriebe für Solartracking-system
Kleine Herumdrehenantriebs-Getriebe-Beschreibung
Das Herumdrehenantriebsgerät ist ein voll-Umfangsherumdrehenverlangsamungs-Getriebemechanismus, der eine treibendes Energiequelle integriert. Es benutzt ein Herumdrehenlager als Getriebenachfolger und Mechanismuszubehör. Der andere Ring wird als Getriebenachfolger benutzt und eine Verbindungsbasis für das gefahrene Verschleißteil, damit das Herumdrehenlager selbst eine Vollumfangherumdrehenverbindung ist, und die treibendes Energiequelle und der Hauptantrieb sind leistungsfähig konfiguriert. Instandzuhalten ist ein Universalverlangsamungsgetriebemechanismus, der die Funktionen der Rotation, der Verlangsamung und des Fahrens integriert, und gleichzeitig hat eine einfache Struktur und ist bequem herzustellen und.
Leistungs-Parameter von VE-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 |
Anwendungen
Das Herumdrehenantriebsgerät kann in jeder möglicher Gelegenheit benutzt werden, die Vollkreisrotation erfordert und variable Geschwindigkeit erfordert. Wenn es notwendig ist, die Kraftübertragung des großen Drehmoments, Hochpräzisionsbewegungsgetriebe oder die Auswahl des Mechanismus mit hohen Anforderungen für kompakte Körperstruktur und -integration zu verwirklichen, sind die herumdrehenden Fahrer die beste Lösung.
Die allgemeineren Anwendungen sind im Allgemeinen Technik und Baumaschinen sowie Solarenergie, Windenergie und verschiedene langfristige Maschinerie des automatischen Lokalisierens.
