| Brand Name: | HangTuo |
| Model Number: | VE7“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

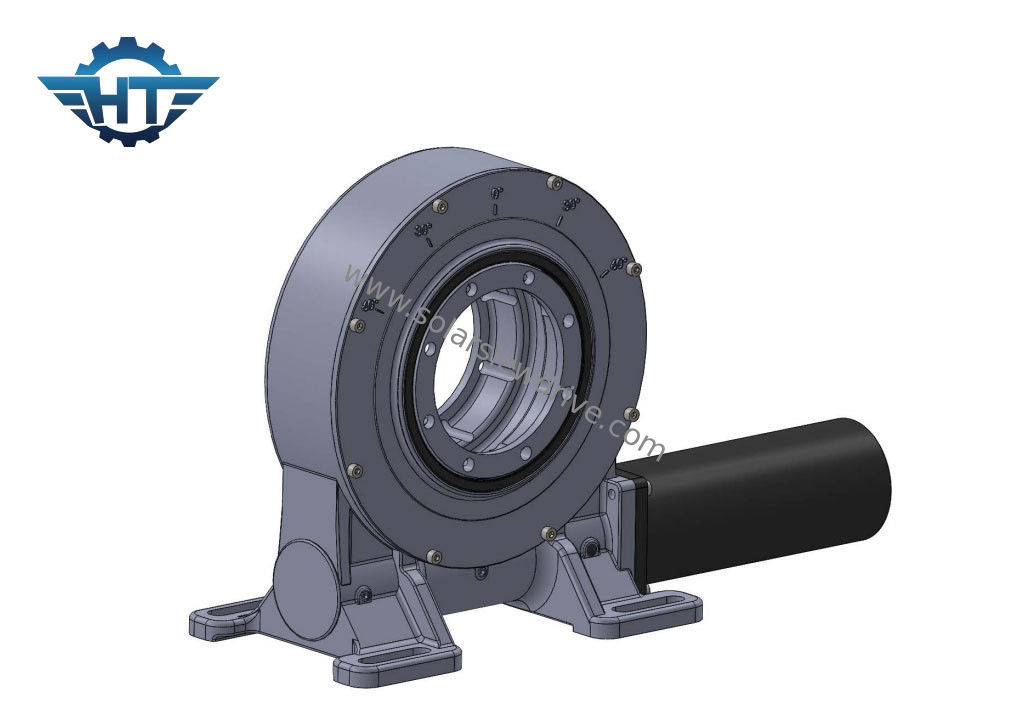

9 Zoll-vertikales Umschlag-Durchlauf-Getriebe für horizontale einzelne Achsen-Solarverfolger
Vertikale Umschlag-Durchlauf-Getriebe-Beschreibung
Unser Herumdrehenantrieb kann die Effekte der axialen Kraft, Radialkraft gleichzeitig tragen und Kippenmoment, seit der Kernkomponente der Herumdrehenantriebe anzunehmen, wrom und multi Zahnkontakt einzuschlagen. Verglichen mit traditionellen Herumdrehenprodukten, haben unsere Produkte die Eigenschaften der einfachen Installation, der einfachen Wartung und des Rettungsinstallationsraumes in größerem Maße.
Entsprechend der Offenheit des Herumdrehenantriebsgetriebemechanismus, kann der Herumdrehenantrieb in offene Art und geschlossene Art unterteilt werden. Normalerweise wird die offene Art Struktur größtenteils in den Anwendungen benutzt, in denen die Umwelt zu rau ist und die Wartung und der Wartungszyklus kurz ist, und die offene Art Struktur ist für Teile bequemer. Inspektion, Wartung und Wartung und bequemerer Ersatz. Andererseits wo die Umweltbedingungen nicht viel ändern und das Umweltverschmutzungsniveau unterhalb des mittleren Niveaus ist, kann die geschlossene Struktur einen längeren WartungsLebenszyklus zur Verfügung stellen.
Technische Daten VE des Herumdrehenantriebs
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Glossar von Schlüssel-Paramaters
Kippen des Moment-Drehmoments: Dieses Drehmoment ist die Schwerkraftlast, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das tatsächliche Drehmoment größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Die Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Die Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment, es wird gesehen auch als defektes Drehmoment genannt.
Selbstsichernd: Nur wenn es Last gibt, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
