| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| Preis: | 145~226 USD/PC |
| Delivery Time: | 15~30 TAGE |

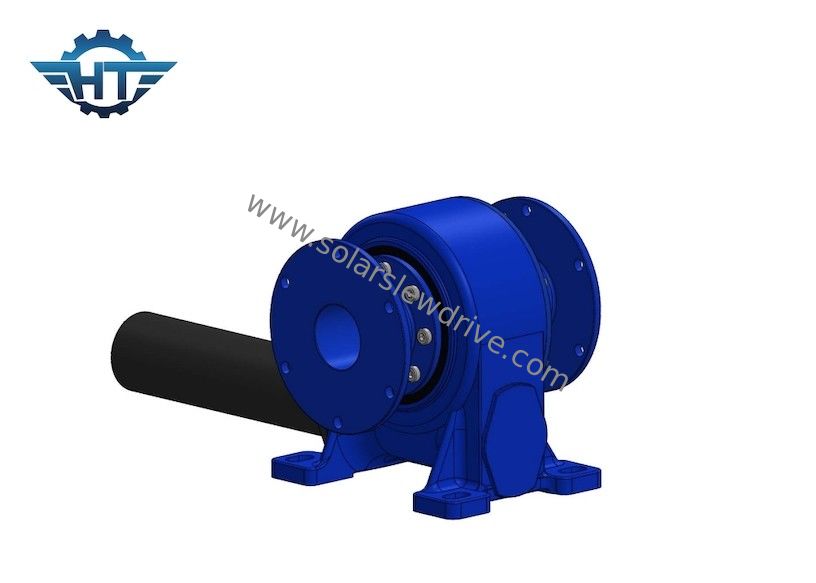

Der Selbst, der Solarherumdrehenantrieb für CSP zuschließt, konzentrierte Solartracking-system
Solarherumdrehenantriebs-Beschreibung
Das Herumdrehenlager wird hauptsächlich aus Zwingen, Wälzkörpern, Käfigen, Dichtungsringen, etc. verfasst. Da verschiedene Teile spezielle Funktionen in den praktischen Anwendungen haben, gibt es verschiedene Erwägungen im Entwurf und in der Auswahl von Materialien.
Im allgemeinen werden die Wälzkörper des Herumdrehenringes vom Kohlenstoffchromwälzlagerstahl gemacht, der als Ganzes verhärtet wird. Der Laufring Herumdrehens wird von Oberflächenstahl gemacht. Wenn der Benutzer keine speziellen Anforderungen hat, wird er im Allgemeinen vom Stahl 50Mn gemacht. Jedoch, um den Bedarf des Wirtes in einigen speziellen Anwendungen manchmal zu erfüllen, können andere Grade der Oberfläche entsprechend den spezifischen Gebrauchszuständen auch vorgewählt werden, die vom Benutzer zur Verfügung gestellt werden. Stahl, wie 42CrMo, 5CrMnMo, etc.
Vertikale Durchlauf-Antriebs-Leistungs-Parameter
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
Eigenschaften
1. Drehen Sie sich von 0~180°
2. Schließen Sie einen Antriebsmotor auf der linken oder rechten Seite an
3. war Fett vor Fabrik gefüllt worden
4. Einfache Installation
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
8. Hohes backholding Drehmoment, passend für vertikale Installation
9. Niedrige Wartung
