| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 Stück |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

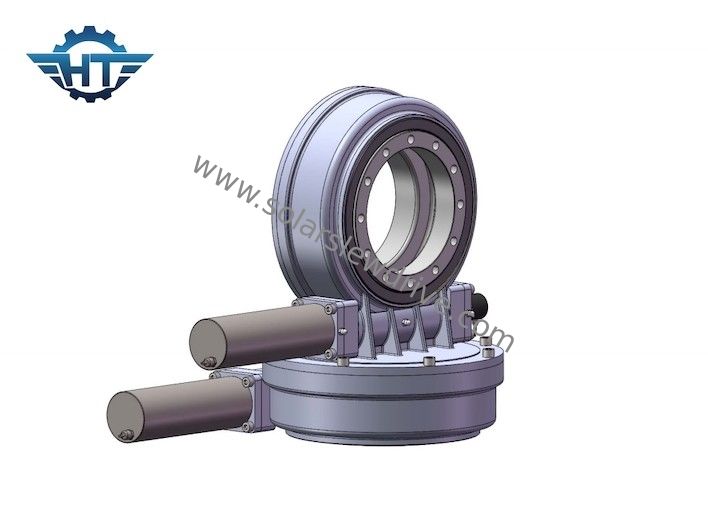

Doppelachsen-Durchlauf-Antriebs-Getriebe mit beiliegender Wohnung für Sonnenkollektor-Tracking-System
Doppelachsen-Durchlauf-Antriebs-Getriebe-Beschreibung
Der Doppelachsenherumdrehenantrieb wird hauptsächlich mit Umschlagwurm, Gang und beiliegender Wohnung mit Schutzgrad des Eintritts IP66 gepasst. Er hat die Eigenschaften der Kompaktbauweise, genügenden Drehmoments, der lärmarmen, guten Antikraftfähigkeit und der stabilen und sicheren Leistung.
SDE Herumdrehenantriebs-Leistungs-Parameter
| SDE-Modell Performance Parameters | ||||||||||
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 Kilogramm |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 Kilogramm |
Funktionen
Herumdrehenantrieb ist in der Lage, axialere Last, Radiallast zu stützen und Kippenmoment. Drehscheibe oder Rahmen dreht sich am Azimut und an Aufzug, die durch das Herumdrehen des Antriebs gefahren werden.
Vorteile
1. Entworfen mit Sanduhrwurmwelle, die mehr Zahnkontakt und höheres Drehmoment liefert
2. Nutzungsdauer wird durch Gang erhöht und Kanal verhärten sich
3. Produktleistung wird und sichergestellte Produktqualität geprüft.
Es gibt viele Anwendungen, in denen der Herumdrehenantrieb verwendet werden kann, hauptsächlich weil er für Anwendungen perfekt ist, die das Last-Halten von Energie und von Rotationsdrehmomentstärke erfordern.
