Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | SDE3“ |
Min Bestellmenge: | 1 Stück |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Sperrholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 PC pro Monat |
Material: | Quart | Gang-Verhältnis: | 31:1 |
---|---|---|---|
Nennleistungs-Drehmoment: | 600Nm | Haltemoment: | 1500Nm |
Kippen des Drehmoments: | 5800Nm | Standardfarbe: | RAL 9006 |
Rückprall: | <0.1° | Drehen: | Azimut und Aufzug |
Markieren: | Hohe Präzisions-Durchlauf-Antriebs-Getriebe,Tötete Antriebs-hohen Haltemoment,Tracking-System-Durchlauf-Antrieb CSP Sun |

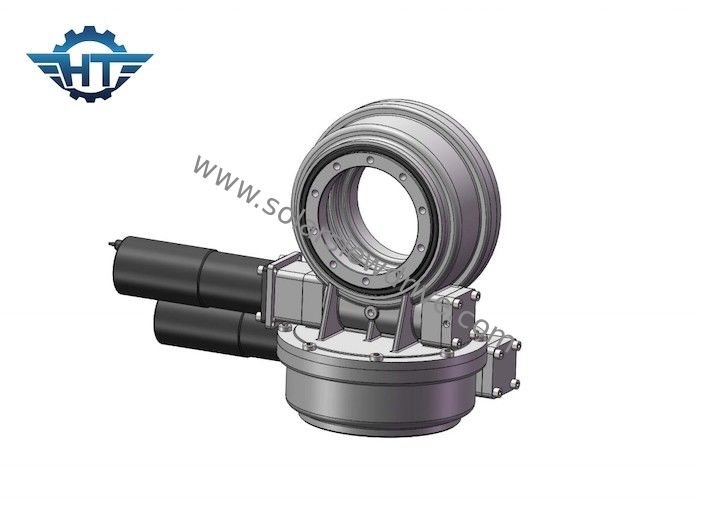

Kleines hohe Präzisions-Durchlauf-Antriebs-Getriebe für hohes Tracking-System des Haltemoment-CSP Sun
Kleine hohe Präzisions-Durchlauf-Antriebs-Beschreibung
Die Vorteile und die Nachteile der Spurhaltungstechnologie hängen hauptsächlich von der Qualität des Kontrollsystems und des Ansteuersystems ab, und als die allgemein verwendetste treibende Ausrüstung im Tracking-System des Solarwärmekraftwerkes, besonders die Station des Turms CSP, der herumdrehende Antriebsreduzierer kann das Tracking-System genau und zuverlässig fahren, um die Sonne in der Realzeit aufzuspüren, und seine Rotationsgenauigkeit kann die Reflexionsgenauigkeit des Spiegels direkt beeinflussen, und seine Zuverlässigkeit hängt mit zusammen, ob das gesamte Spiegelfeld normalerweise funktionieren kann. Darüber hinaus hat der herumdrehende Antriebsreduzierer auch wichtige Rollen wie selbstsichernder, Windwiderstand, anti-Kippen, etc., die als das „Herz“ beschrieben werden können, das die gesunde Operation des Tracking-Systems sicherstellt.
Technische Daten SDE des Herumdrehenantriebs
Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Anwendung
Doppelachsenherumdrehenantriebe werden in den Doppelachsen-Solarverfolgern, Heliostats, Turmhitze konzentrierten Generatoren, starkes photovoltaics (CPV), Tellergenerator und Satellitenantenne benutzt.
1. Herumdrehenantrieb für Doppelachsen-Solartracking-system
2. Herumdrehenantrieb für Satellitentracking-system
3. Herumdrehenantrieb für Konzentrat PV-Tracking-System
