| Brand Name: | HangTuo |
| Model Number: | VE9“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

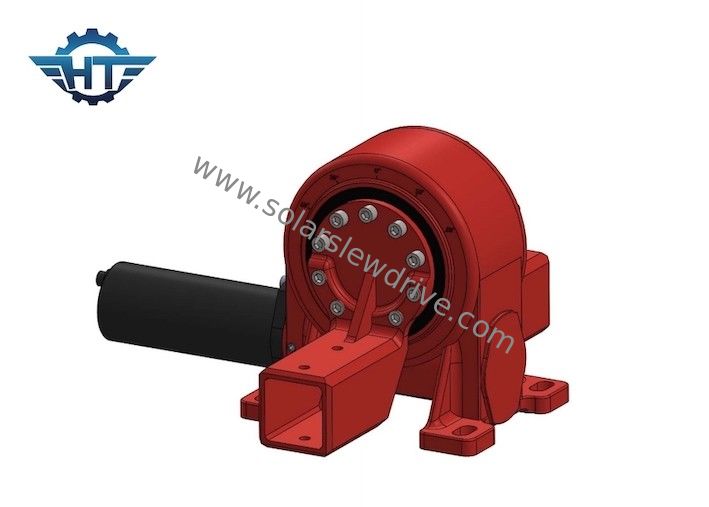

Großes Herumdrehenverhältnis-Wurm-Gang-Herumdrehenlager für Selbstsolartracking-system
Wurm-Gang, der Beschreibung tragend herumdreht
Unsere Herumdrehenantriebe können in fast jeder möglicher Anwendung benutzt werden, die Vollkreis- oder Begrenztwinkelbewegung erfordert. Herumdrehenantriebe sind entworfen, um die Radial- oder axialen Lasten mit hohem Rotationsdrehmoment zu behandeln. Bergbau, Bau, Metallverarbeitung und andere Anwendungen, die unnachgiebige Stärke und fehlerlose Präzision erfordern, Drehtechnologie für Sicherheit und Genauigkeit einzusetzen.
Die Wahlen für unsere Schwingen-Antriebe sind, wie folgt:
Einzelnes Schneckengetriebe
Doppeltes Schneckengetriebe
Hydraulikmotor
Elektromotor
Luftmotor
Kodierer
Spurhaltung
Offenes Haus
Geschlossenes Haus
Parameter
| Modell: | VE9 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 4300 N.m |
| Kippen des Moment-Drehmoments | 16 K N.m | Haltemoment | 27,2 K N.m |
| Statische axiale Bewertung | 60 KN | Statische Radialbewertung | 130 KN |
| Dynamische axiale Bewertung | 30 KN | Dynamische Radialbewertung | 65 KN |
| Gang-Verhältnis | 61:1 | Leistungsfähigkeit | 40% |
VE-Reihen-Durchlauf-Antriebs-technische Daten
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
