| Brand Name: | HangTuo |
| Model Number: | VE9“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

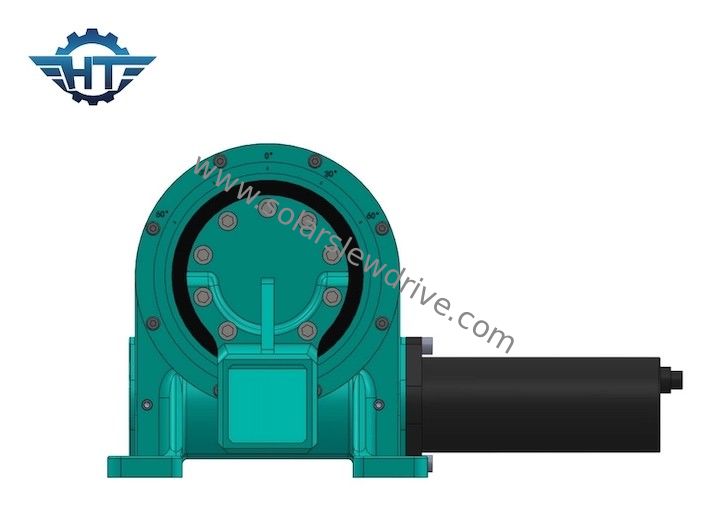

Hochleistungsantriebs-Getriebe des durchlauf-IP66 für Elektromotor-einzelne Achsen-Solartracking-system
Hochleistungsdurchlauf-Antriebs-Getriebe-Beschreibung
Dreh-Antriebsgerät ist alias Drehreduzierer, Gangreduzierer, Drehscheibenreduzierer und herumdrehender Mechanismus. Sie sind alle Arten Reduzierer, die Herumdrehenlager als die Hauptunterstützung benutzen, und Gebrauchsgänge oder -würmer als die zusätzliche Antriebsquelle, zum der Funktionen der Verlangsamungs- und Vollkreisrotation zu verwirklichen. Die Zusammensetzung des Herumdrehenantriebs umfasst hauptsächlich Gang (oder Wurm), Herumdrehenlager, Motor, Gehäuse und Basis. Der Herumdrehenantrieb kann in einzelnen Schneckengetriebeherumdrehenantrieb, doppelten Schneckengetriebeherumdrehenantrieb und spezielle Art Herumdrehenantrieb im Allgemeinen unterteilt werden.
Technische Daten
| Modell: | VE9 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 4300 N.m |
| Kippen des Moment-Drehmoments | 16 K N.m | Haltemoment | 27 K N.m |
| Statische axiale Bewertung | 60 KN | Statische Radialbewertung | 130 KN |
| Dynamische axiale Bewertung | 30 KN | Dynamische Radialbewertung | 65 KN |
| Gang-Verhältnis | 37:1 | Leistungsfähigkeit | 40% |
VE tötete Antriebs-technische Daten
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
Vorteile
1. Rotation ±60°, harter Stopp/harte Grenze innerhalb des Antriebs im Falle des Kontrolleausfalls der Software
2. Verbindung eines Antriebsmotors von der linken oder rechten Seite
3. Während der Installation ist es nicht notwendig, die übersetzende Freigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt
4. Einfache Installation und niedrige Wartung
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
