| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| Preis: | 145~226 USD/PC |
| Delivery Time: | 15~30 Tage |

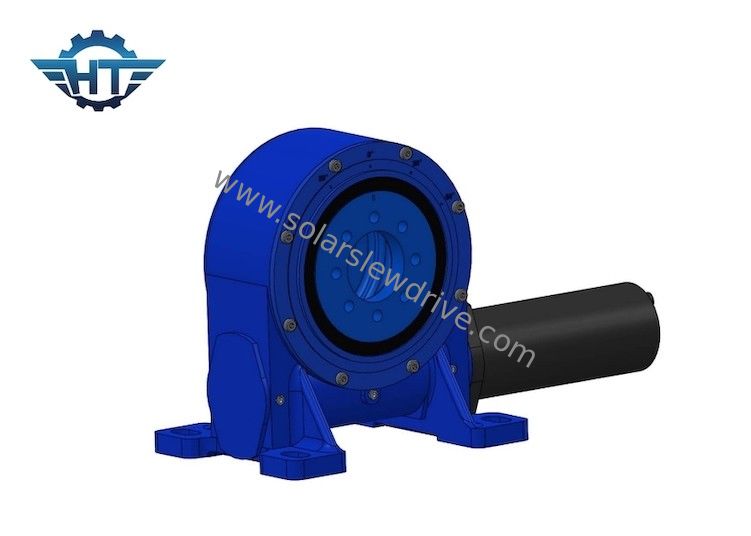

Einzelner Achsen-Wurm-Gang-Herumdrehenantrieb für Solartracking-system des elektrischer Motor24vdc
Wurm-Gang-Herumdrehenantriebs-Beschreibung
Wegen des Gebrauches von Herumdrehen des Lagers und der ringförmigen Wurmstruktur, kann der Drehreduzierer Multizahnkontakt erzielen und hat die Eigenschaften des großen Getriebedrehmoments und der stabilen Operation; er kann großen Radial- und axialen Lasten und starken Kippmomenten widerstehen. (Windwiderstandfähigkeit), ist sie im photo-voltaischen Stromerzeugungssolartracking-system und in anderen neuen Energiewirtschaften durch die inländischen und Auslandskunden weitverbreitet.
Die Produkte haben z.Z. 11 Modelle, die vom 1 Zoll Durchmesser bis zu Zoll Durchmesser 25 und mehr als 60 Vielzahl reichen, die den Bedarf von verschiedenen Formen photo-voltaischen, photoelektrischen, photothermal Generals und der Präzisionsspurhaltung erfüllen kann.
Vertikale Durchlauf-Antriebs-Leistungs-Parameter
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
Anwendung
Der Herumdrehenantrieb wird hauptsächlich auf photo-voltaischen einzelnen und doppelten Achsensolartracking-systemen der Stromerzeugung, Baumaschinen, Hafenmaschinerie und kleinen Windkraftanlagen, der Satellitenradarzielverfolgung und anderen Gebieten benutzt.
