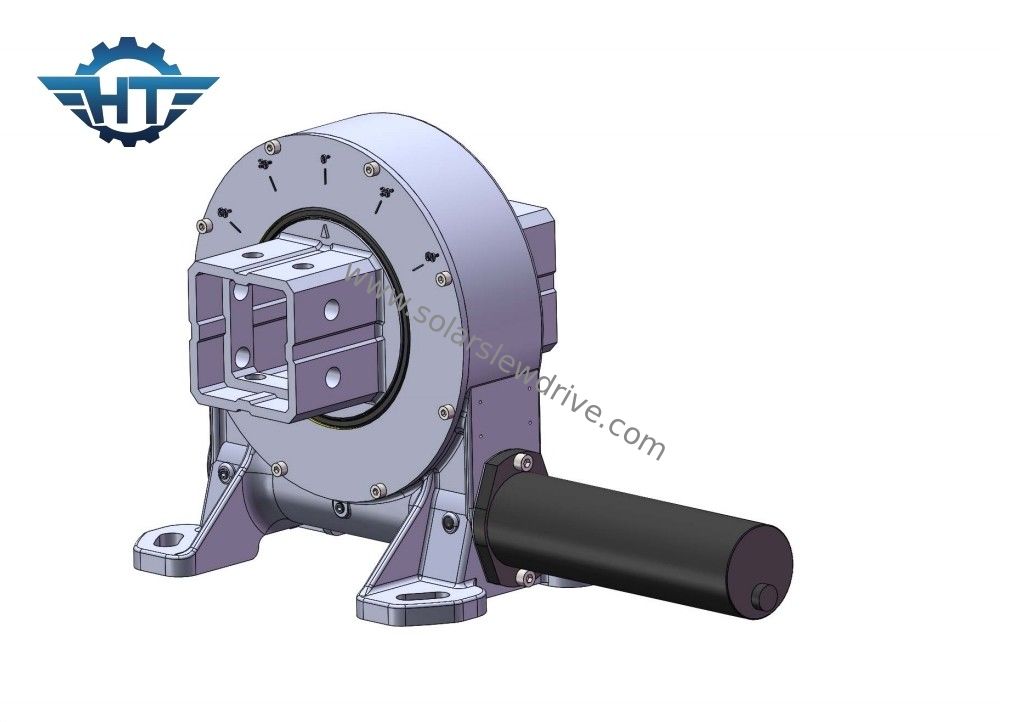

Ein-Achsen-Schlew-Antrieb mit Elektromotor PV-Solar-Tracking-System
Einsachsiges Schleifantrieb Beschreibung
Zu den wesentlichen Bestandteilen eines Schleudantriebs gehören das Außengehäuse und das Getriebe sowie der Antriebsmotor.und mit der Last oder dem zu drehenden Teil verbunden istDer Motor treibt den Wurm und das Getriebe an, die wiederum die gesamte Anlage drehen.
Schleudertreiber sind so konzipiert, dass sie eine präzise Bewegungssteuerung und ein hohes Drehmoment bei gleichzeitiger Aufrechterhaltung kompakter Abmessungen bieten.Sie enthalten häufig Wurmgetriebe oder andere Arten von Getriebesystemen, um dies zu erreichen.Das Getriebeverhältnis eines Schleifantriebs bestimmt die Geschwindigkeit und das Drehmoment der Drehung durch Anpassung des Getriebeverhältnisses und Steuerung der Drehzahl des Motors.die Drehgeschwindigkeit und die Positionierungsgenauigkeit können spezifischen Anforderungen angepasst werden.
Leistung von Schwenkantrieben der VE-Serie
| Modell | Verhältnis | Nenndrehmoment (N.m.) | Neigungsdrehmoment ((N.m.) | Beibehaltenes Drehmoment ((N.m.) | Aksile Belastung ((kN) | Radialbelastung ((kN) | Effizienz | Genauigkeit | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Anwendungen
Schwenkantriebe werden üblicherweise in Windkraftanlagen, Schwerlasttransportern, Solartrackern, Hafenkränen, Hydraulikgeräten, Kransteuerungen, Automatisierungssystemen,SchwerlastmanipulatorenDie Vielseitigkeit, Robustheit und die Fähigkeit, schwere Lasten zu bewältigen, machen Drehantriebe für eine Vielzahl von Anwendungen geeignet.und Verlässlichkeit, so daß sie in vielen Industriezweigen, die auf eine kontrollierte Drehung oder Drehbewegung angewiesen sind, integraler Bestandteil sind.
