Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | VE7“ |
Min Bestellmenge: | 1 Stück |
---|---|
Preis: | USD 280~504 / pc |
Verpackung Informationen: | Schachtel aus Sperrholz |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 Stück pro Monat |
Größe: | 7 Zoll | Gang-Verhältnis: | 57:1 |
---|---|---|---|
Effizienz: | 40% | Farbe: | Wie angefordert |
Produktbezeichnung: | Pv-Solarbefestigungssystem | Schutzniveau: | IP-Qualität |
Gewährleistung: | 5~10 Jahre | Gewicht: | 55 KILOGRAMM |
Markieren: | ip66 Schleifgetriebe,Schnellgetriebe mit kleinem Schlagantrieb,PV-Solarmontage-System schlug Getriebebox |

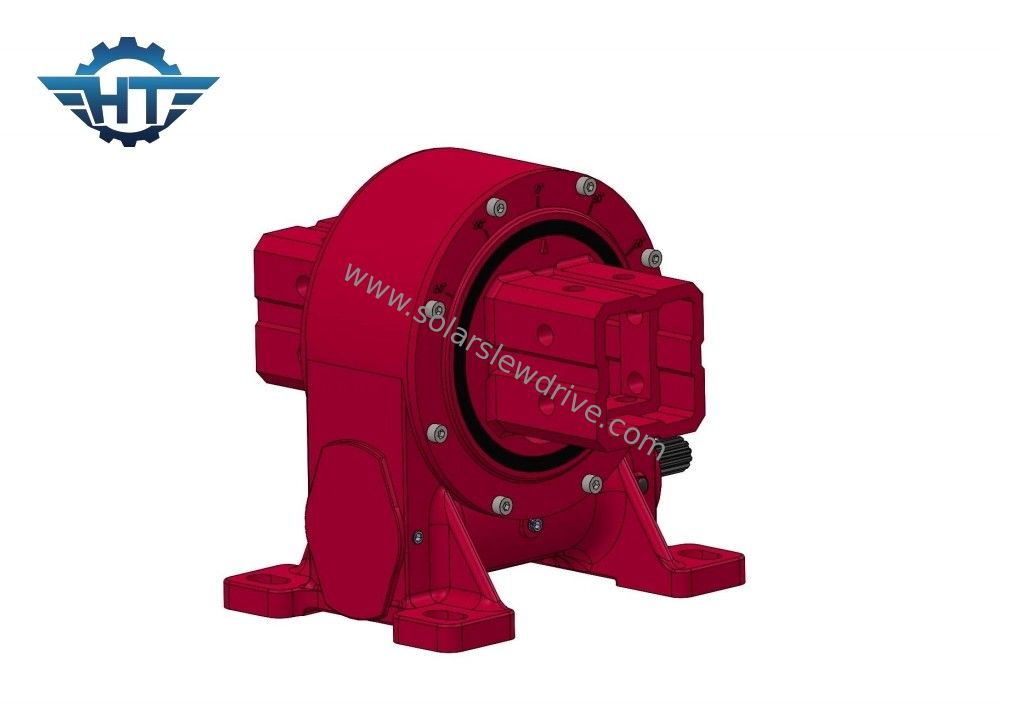

IP66 geschlossene kleine Schleifantriebsgetriebe für Photovoltaik-Solarmontagesystem
Geschwindigkeitsminderung
Der Hauptzweck eines Schwenkgetriebes besteht darin, eine kontrollierte Drehung und Unterstützung der Last zu ermöglichen.
Gehäuse: Die Außenstruktur, in der die inneren Komponenten des Getriebes untergebracht sind.
Schleifring: Ein großes, kreisförmiges Lager, mit dem sich das Getriebe reibungslos drehen kann.
Getriebe: Das Getriebe besteht aus einem Satz von Getrieben, die in einer bestimmten Konfiguration angeordnet sind, um die gewünschte Drehleistung zu erzielen.oder Wurmgeräte.
Motor: Der Motor liefert die treibende Kraft zur Drehung des Drehgetriebes.
Ausgangswelle: Die Ausgangswelle ist mit dem Getriebe verbunden und erstreckt sich vom Getriebegehäuse aus.
Technische Tabelle für den Schwenkantrieb des VE-Modells
Modell | Verhältnis | Nennleistung (Nm) | Neigungsdrehmoment (N.m) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Achsbelastung (kN) | Radialbelastung (kN) | Effizienz | Genauigkeit (°) | Selbstverriegelung | Gewicht (kg) |
3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Anwendungen
Satellitenschüsselantennen: Schwenkantennen werden in Satellitenschüsselantennen verwendet, um eine präzise Verfolgung und Positionierung der Schüsselanten zu ermöglichen.Sie ermöglichen es der Antenne, ihre Ausrichtung anzupassen, um eine ständige Verbindung mit dem Satelliten aufrechtzuerhalten, um eine zuverlässige Kommunikation zu gewährleisten.
Offshore- und Marineanwendungen: Schwenkantriebe werden häufig in Offshore- und Marineausrüstungen eingesetzt, einschließlich Krane, Davits und Winden.Sie erleichtern das Drehen und Heben schwerer Lasten in rauen Meeresumgebungen, wie Offshore-Ölplattformen, Schiffe und Hafenbetriebe.
Anwendungen für erneuerbare Energien: Neben Solar-Tracking-Systemen und Windkraftanlagen finden Drehantriebe in anderen Anwendungen für erneuerbare Energien Verwendung.sie werden in Gezeitenenergiesystemen verwendet, um die Ausrichtung von Gezeitenturbinen zu steuern und die Energieabnahme von Gezeitenströmen zu optimieren.
Vergnügungsfahrten: Schwenkantriebe spielen bei verschiedenen Vergnügungsparkfahrten eine Rolle, wie zum Beispiel Riesenräder, Beobachtungsräder und rotierende Plattformen.Gewährleistung einer reibungslosen und angenehmen Erfahrung für die Fahrer.
