Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | VE7“ |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Schachtel aus Sperrholz |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 Stück pro Monat |
| Material für Wurmgeräte: | 50Mn, 42CrMo | Effizienz: | 40% |
|---|---|---|---|
| Genauigkeit: | 00,15° | Lebensdauer: | 30 Jahre |
| Geräuschpegel: | ≤ 65 dB | Betriebstemperatur: | -20℃~+80℃ |
| Produktbezeichnung: | Horizontales Sonnenverfolgungssystem | Nennspannung: | 24 V |
| Markieren: | Gang-Durchlauf-Antrieb des Wurm-VE7,Hochleistungs-Wurmgerät-Schlew-Antrieb,Ve7 Solar Tracker hat geschlagen |
||

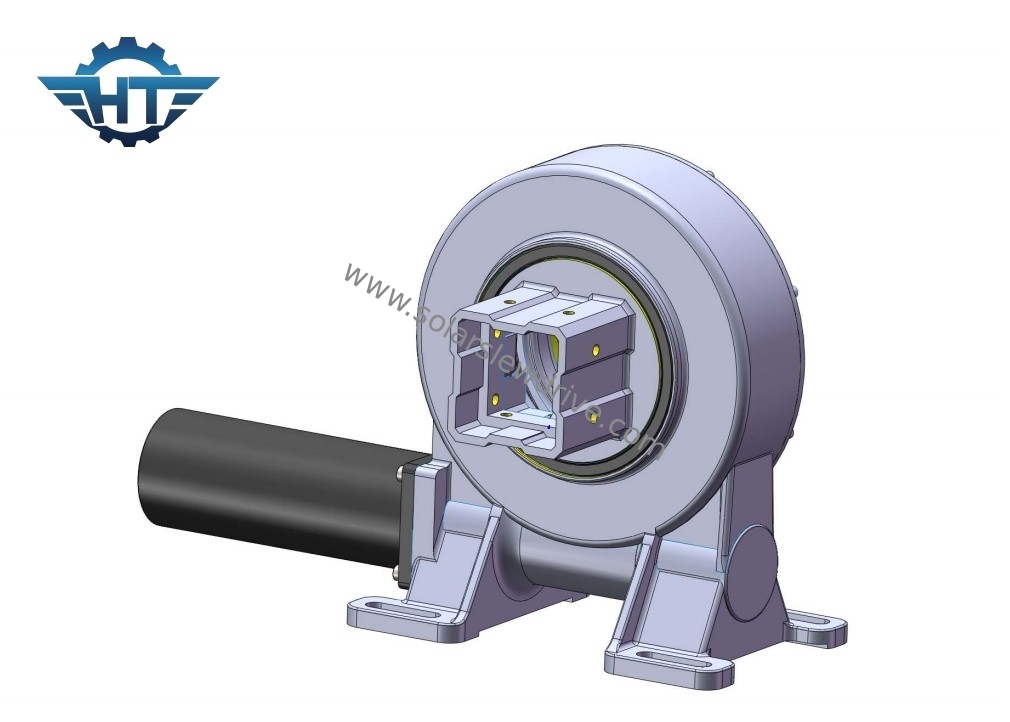

VE7 Wurmgetriebe für Horizontales Solar-Tracking-System
Beschreibung des Getriebes VE7 mit Schwungantrieb
Ein Drehgetriebe, auch als Drehantrieb oder Drehring bezeichnet, ist ein mechanisches Gerät, mit dem schwere Maschinen und Ausrüstungen umdreht werden.Es wird häufig in Anwendungen eingesetzt, bei denen eine kontrollierte Drehung erforderlich ist, wie zum Beispiel Krane, Bagger, Windturbinen und Solar-Tracker.
Das Drehgetriebe besteht aus mehreren Schlüsselkomponenten:
Außenring: Der Außenring dient als stationärer Teil des Getriebes und bietet eine stabile Montageoberfläche.Sie ist in der Regel kreisförmig und umfasst eine Reihe von Zahnrädern oder Rennwegen an ihrem inneren Umfang.
Innerer Ring: Der innere Ring ist mit der Ausrüstung oder Maschine verbunden, die eine Drehbewegung erfordert.Der innere Ring verfügt auch über Zahnräder oder Rennstrecken an seinem äußeren Umfang.
Zahnradmechanismus: Der Zahnradmechanismus ermöglicht die Drehung des inneren Ringes im Verhältnis zum äußeren Ring.Es besteht in der Regel aus einem Satz von Zahnrädern oder Rollen, die mit den Zähnen oder Rennwegen auf den inneren und äußeren Ringen verbunden sindDurch die Übertragung des Drehmoments und die Verringerung der Reibung ermöglicht der Getriebe-Mechanismus eine reibungslose und kontrollierte Drehbewegung.
Antriebssystem: Das Antriebssystem ist für die Versorgung des Drehgetriebes verantwortlich. Es kann mit verschiedenen Mitteln angetrieben werden, einschließlich Elektromotoren, Hydrauliksystemen oder Getriebemotoren.Das Antriebssystem überträgt die Drehenergie an den Getriebeapparat, beginnt die Drehbewegung.
Lager: Schwenkgetriebe enthalten Lager, um die Last zu tragen und Reibung während der Drehung zu minimieren.Sicherstellung der Stabilität und Haltbarkeit des Getriebes.
Versiegelung und Schmierung: Um die Innenkomponenten vor Schadstoffen zu schützen und den reibungslosen Betrieb zu gewährleisten, sind Drehgetriebe mit Versiegelungssystemen ausgestattet, die Staub, Feuchtigkeit,und andere Partikel, die in das Getriebe gelangenSchmierung ist zudem unerlässlich, um Reibung und Verschleiß zwischen beweglichen Teilen zu verringern und so die Lebensdauer des Getriebes zu verlängern.
Technische Daten für vertikale Einheitserien-Schwenkantriebe
| Modell | Verhältnis | Nennleistung (Nm) | Neigungsdrehmoment (N.m) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Achsbelastung (kN) | Radialbelastung (kN) | Effizienz | Genauigkeit (°) | Selbstverriegelung | Gewicht (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Ja, das ist es. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Ja, das ist es. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Ja, das ist es. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Ja, das ist es. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Ja, das ist es. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Ja, das ist es. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Ja, das ist es. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Ja, das ist es. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Ja, das ist es. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Ja, das ist es. | 251 |
Anwendungen
Drehgetriebe sind so konstruiert, dass sie eine präzise und kontrollierte Drehbewegung ermöglichen und schwere Geräte horizontal oder vertikal drehen können.schwierige Umweltbedingungen, und kontinuierlichen Betrieb, was sie zu entscheidenden Komponenten in verschiedenen Industrie- und Bauanwendungen macht.
Glossar der wichtigsten Parameter
Neigungsmoment Drehmoment:Dieses Drehmoment ist die Schwerkraftlast multipliziert mit dem Abstand zwischen der Lastposition und dem Zentrum des Drehlagers.Der Drehantrieb wird umgekehrt..
Radiallast:Die Last ist vertikal zur Achse des Drehlagers
AchsbelastungDie Belastung parallel zur Achse des Drehlagers
Haltemoment:Es ist das umgekehrte Drehmoment.Wenn der Antrieb umgekehrt dreht und die Teile nicht beschädigt sind, nennt man das erreichte maximale Drehmoment Halte-Drehmoment, es wird auch als gebrochenes Drehmoment angesehen.
Selbstverriegelung:Erst bei Belastung kann der Drehantrieb nicht umkehren und wird somit selbstverschließend genannt.
