| Markenbezeichnung: | HT |
| Modellnummer: | VE7“ |
| Mindestbestellmenge: | 1 |
| Lieferzeit: | 715 Tage |
| Zahlungsbedingungen: | T/T |

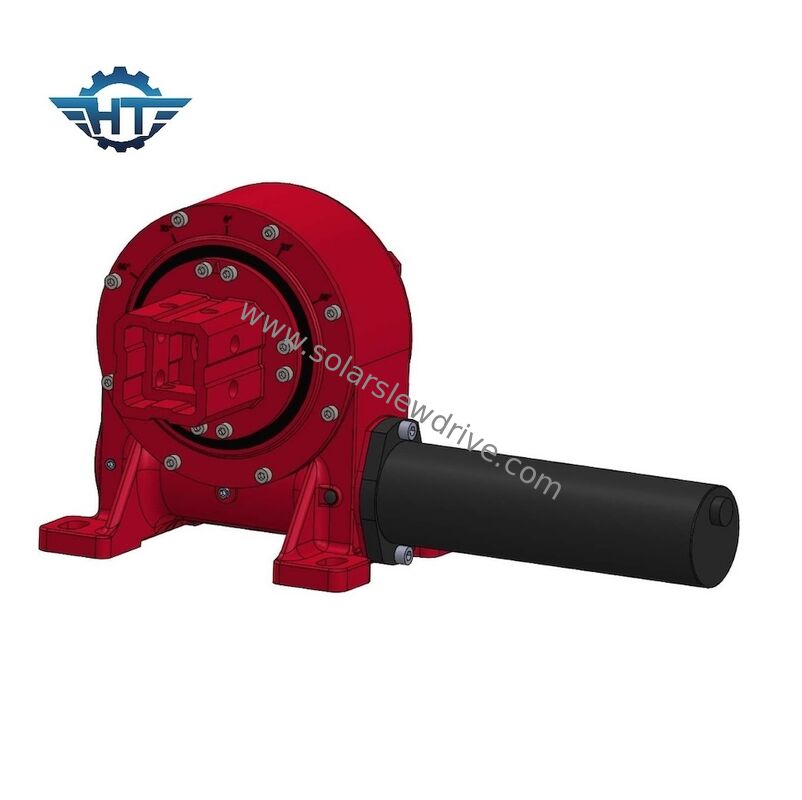

Der Spalt-Drehantrieb mit Vierkantrohrstruktur für Solar-Tracking-Systeme ist mit einer modularen Konfiguration ausgestattet, die die Antriebseinheit von der Tragstruktur trennt, was eine schnelle Demontage vor Ort und eine effiziente Wartung ermöglicht. Dieses Design reduziert Ausfallzeiten erheblich und vereinfacht den Teileaustausch, wodurch es sich besonders für groß angelegte Photovoltaikanlagen eignet, bei denen die Betriebszuverlässigkeit entscheidend ist.
Der hochfeste Vierkantrohrrahmen bietet eine ausgezeichnete Torsionssteifigkeit und mechanische Stabilität und gewährleistet einen zuverlässigen Betrieb unter rauen Umgebungs- und Belastungsbedingungen. Das System ist für langfristige Anwendungen im Freien konzipiert und behält seine stabile Leistung bei extremen Temperaturen, starkem Wind und kontinuierlicher mechanischer Belastung bei.
Mit präziser Tracking-Fähigkeit und robuster struktureller Integrität verbessert das System die Tracking-Genauigkeit und erhöht die Energieausbeute, während es gleichzeitig die Lebensdauer verlängert. Sein langlebiges Design reduziert die Wartungshäufigkeit und senkt die Gesamtbetriebskosten für Photovoltaikanlagen.
| Modell | Übersetzung | Nenn-Ausgangsdrehmoment (Nm) | Kippmoment (Nm) | Haltemoment (Nm) | Axiale Belastung (kN) | Radiale Belastung (kN) | Wirkungsgrad | Präzision (°) | Selbsthemmung | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ja | 251 |
| Technische Parameter | Beschreibung |
|---|---|
| Strukturtyp | Spalt-Drehantrieb mit Vierkantrohr |
| Anwendung | Solar-Tracking-Systeme |
| Antriebsleistung | ≤ 150 W |
| Nenn-Ausgangsdrehmoment | ≥ 7.500 Nm |
| Haltemoment | ≥ 45 kNm |
| Schutzart | IP66 |
| Betriebstemperatur | -40°C bis +80°C |
| Drehwinkel | 0–360° |
| Tracking-Genauigkeit | ≤ 0,5° |
| Montageart | Flanschmontage |
| Wartungsmodus | Modularer Austausch |
| Oberflächenbehandlung | Korrosionsschutzbeschichtung |
| Schmierung | Langzeitfett |
| Zertifizierung | CE |
Modulare Spaltstruktur für schnelle Demontage und Wartung
Hohes Ausgangsdrehmoment in einem kompakten Antriebssystem
Hervorragende Umweltbeständigkeit für raue Außenbedingungen
Geringer Stromverbrauch bei hoher Halteleistung
Lange Lebensdauer bei minimalem Wartungsaufwand
CE-zertifiziert für die Einhaltung internationaler Standards
Die technische Unterstützung und der Service für unser Solar-Drehantriebsprodukt umfassen:
