| Markenbezeichnung: | HANGTUO |
| Modellnummer: | VE5" |
| Mindestbestellmenge: | 1 Stk |
| Preis: | 145~226 USD/PC |
| Lieferzeit: | 15 ~ 30 Tage |

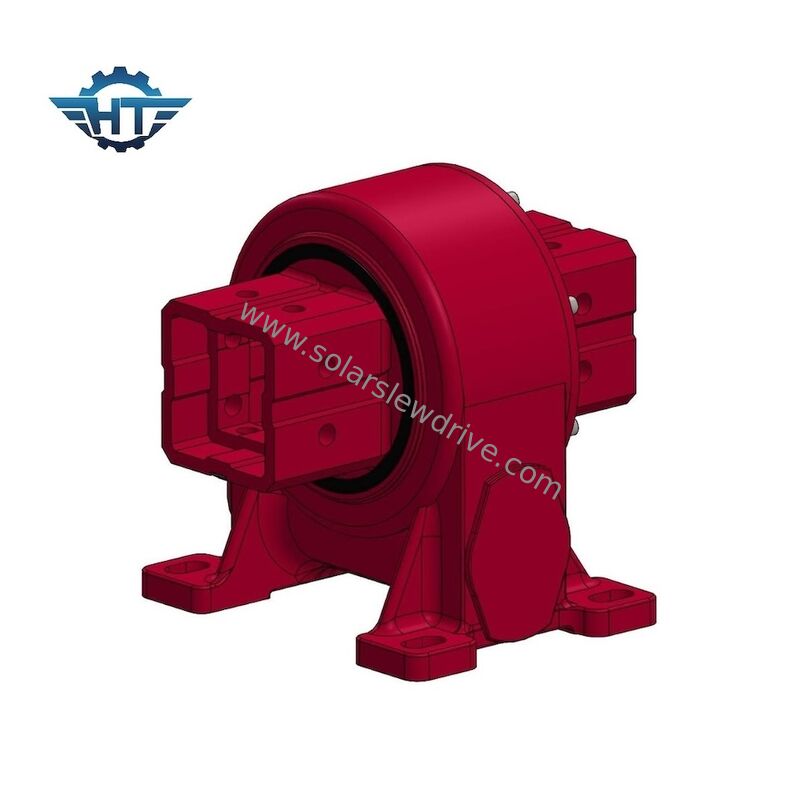

Der VE5 Solar-Tracker-Schwenkantrieb ist ein hochpräziser Drehaktuator, der für Parabolrinnen-Kraftwerke (PTPP) entwickelt wurde. Ausgestattet mit einem 24VDC elektrischen Planetengetriebe liefert er eine stabile und genaue Nachführleistung unter anspruchsvollen Außenbedingungen.
Dieser vertikale 5-Zoll-Schwenkantrieb kombiniert eine Schneckengetriebeübertragung mit einem robusten Schwenklager, um eine präzise Positionierung von Parabolspiegeln zur Maximierung der Solarenergiegewinnung zu gewährleisten. Seine kompakte Bauweise, sein hohes Drehmoment und seine Selbsthemmungsfähigkeit machen ihn ideal für großflächige solarthermische Anwendungen.
In solarthermischen Systemen können ungenaue Nachführung und instabile Positionierung die Energieumwandlungseffizienz erheblich reduzieren. Häufige Probleme sind:
Geringe Positionierungsgenauigkeit, die zu reduzierter Sonnenlichtkonzentration führt
Unzureichendes Haltemoment, das zu Spiegeldrift unter Windlasten führt
Schlechte Dichtleistung, die zu einer verkürzten Lebensdauer führt
Diese Herausforderungen wirken sich direkt auf die Stromerzeugungseffizienz und die Betriebssicherheit von PTPP-Projekten aus.
Der VE5 Schwenkantrieb löst diese Herausforderungen durch optimiertes mechanisches Design und Präzisionsfertigung:
Hohe Präzision (≤0,1°) gewährleistet eine genaue Sonnenverfolgung
Starkes Haltemoment (9200 Nm) verhindert Rückwärtsdrehung unter Last
Selbsthemmungsfunktion erhöht Sicherheit und Stabilität
Hoher IP-Schutz verbessert die Haltbarkeit in rauen Außenumgebungen
Diese Kombination gewährleistet eine konsistente Spiegelausrichtung, maximiert die Wärmeenergieausbeute und die Systemeffizienz.
| Parameter | Wert |
|---|---|
| Modell | VE5 Vertikaler Schwenkantrieb |
| Nenndrehmoment | 800 Nm |
| Kippmoment | 5000 Nm |
| Axiallast | 16 kN |
| Radiallast | 27 kN |
| Haltemoment | 9200 Nm |
| Wirkungsgrad | 40% |
| Präzision | ≤0,1° |
| Selbsthemmend | Ja |
| Gewicht | 18 kg |
| Motortyp | 24VDC Elektrisches Planetengetriebe |
Der VE5 Solar-Tracker-Antrieb wird häufig eingesetzt in:
Parabolrinnen-Solarkraftwerke (PTPP)
Solarthermische Energiesysteme
Lineare Fresnel-Reflektorsysteme
Industrielle Solarheizungsprojekte
Er ist besonders geeignet für Umgebungen, die eine hochpräzise Nachführung und einen langfristigen Außeneinsatz erfordern.
Der Schwenkantrieb arbeitet über einen Schneckengetriebemechanismus, der von einem 24VDC-Motor angetrieben wird. Der Motor überträgt die Drehbewegung auf die Schneckenwelle, die mit dem Zahnkranz des Schwenklagers in Eingriff kommt.
Dieser Mechanismus wandelt die Motorleistung in eine gesteuerte Drehbewegung der Reflektorstruktur um. Die Selbsthemmungsfunktion verhindert eine Rückwärtsbewegung und stellt sicher, dass der Reflektor seine Position auch unter externen Lasten wie Wind oder Vibrationen beibehält.
Bei der Auswahl eines Solar-Tracker-Schwenkantriebs sind folgende Faktoren zu berücksichtigen:
Drehmomentanforderungen: Stellen Sie sicher, dass Nenndrehmoment und Haltemoment den Systemlastanforderungen entsprechen
Präzisionsniveau: Hohe Genauigkeit (≤0,1°) ist entscheidend für die Effizienz der Sonnenverfolgung
Umweltschutz: Wählen Sie Produkte mit hoher IP-Schutzart für Langlebigkeit im Freien
Motorkompatibilität: Wählen Sie geeignete Motortypen (elektrisch, hydraulisch, Schrittmotor) basierend auf den Steuerungssystemen
Anpassungsbedarf: Überprüfen Sie die Verfügbarkeit von maßgeschneiderten Designs und RAL-Farboptionen
1. Was macht den VE5 für Solarnachführsysteme geeignet?
Seine hohe Präzision, sein starkes Haltemoment und seine Selbsthemmungsfähigkeit gewährleisten eine stabile und genaue Spiegelpositionierung.
2. Kann der Motortyp angepasst werden?
Ja, der Schwenkantrieb kann je nach Projektanforderungen mit Elektromotoren, Hydraulikmotoren oder Schrittmotoren kombiniert werden.
3. Wie verbessert die Selbsthemmung die Sicherheit?
Sie verhindert eine Rückwärtsdrehung und sorgt dafür, dass das System auch bei Stromausfall oder externen Kräften stabil bleibt.
4. Ist er für raue Außenumgebungen geeignet?
Ja, die hohe IP-Schutzart und das robuste Design bieten eine ausgezeichnete Beständigkeit gegen Staub, Feuchtigkeit und Temperaturschwankungen.
5. In welchen Branchen kann dieses Produkt außer der Solarstromerzeugung eingesetzt werden?
Es kann auch in Automatisierungssystemen, Baumaschinen und Nachführgeräten eingesetzt werden, die eine präzise Drehsteuerung erfordern.
