| Markenbezeichnung: | HangTuo |
| Modellnummer: | VE10 |
| Mindestbestellmenge: | 1 Stück |
| Price: | USD 280~504 / pc |
| Lieferzeit: | 15 bis 45 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |

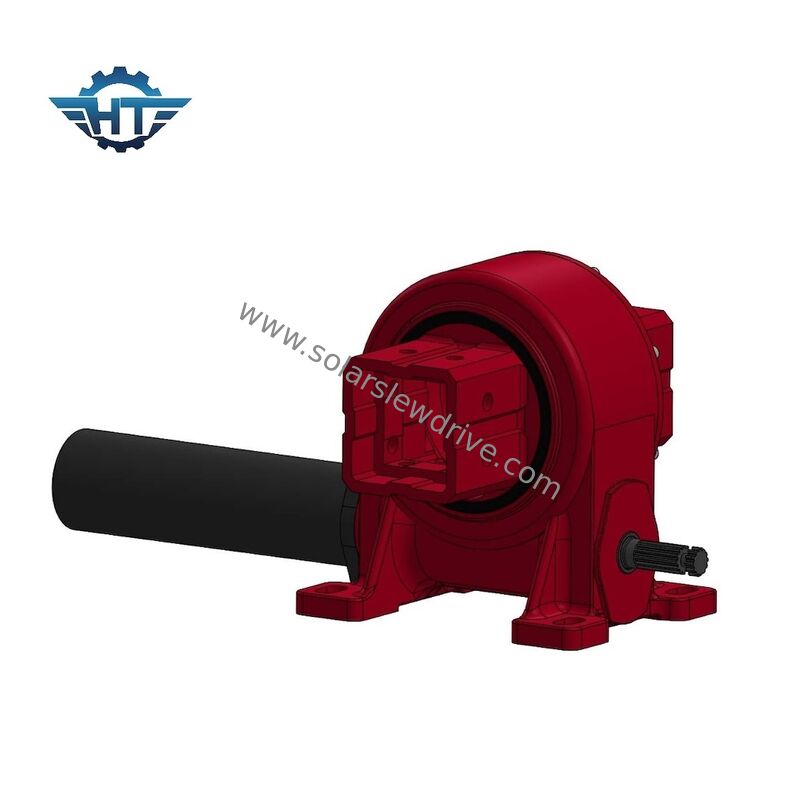

IP66 Schwerlastgetriebe mit Schleifantrieb für ein Achsen-Solartracker-Systeme
Beschreibung des Produkts
Die HANGTUO VE-Serie mit Schwerlastgetriebe ist speziell für ein-Achsen-Solarverfolgungssysteme in Photovoltaikanlagen entwickelt worden.Mit IP66 Umweltschutz und selbstverriegelndem Wurmgerät, bietet dieser geschlossene Drehantrieb eine zuverlässige, präzise Positionierung während der gesamten Lebensdauer von 25+ Jahren moderner Solarprojekte.
Wesentliche Merkmale
IP66-Gehäuse: Vollständiger Schutz gegen Staub und starke Wasserstrahlen für den Betrieb bei allen Wetterbedingungen
Selbstschließendes Design: Entfällt die Notwendigkeit einer externen Bremse; hält bei Stromausfällen an seiner Position
Hochgenaue Positionierung: ≤ 0,1° Genauigkeit für eine optimale Sonnenenergieabnahme
Integrierte Hard Stops: ±60° Drehung mit mechanischen Grenzwerten für den Schutz vor Softwarefehlern
Vorgegebene Ausrüstungsgrenze: Fabrikkalibriert für die sofortige Montage ohne Feldregelung
Flexible Motormontage: Linke oder rechte Motoranschlussoptionen
Ein reibungsloser Betrieb: Einfaches Starten und Halten reduziert die mechanische Belastung
Technische Spezifikation
Modell VE10 (in der Auswahl)
|
Parameter |
Spezifikation |
|---|---|
|
Getriebeverhältnis |
100:1 |
|
Nennwert des Ausgangsmoments |
16,000 N·m |
|
Neigungsmoment Drehmoment |
12 kN·m |
|
Haltemoment |
70 kN·m |
|
Statische Achsbelastung |
110 kN |
|
Statische Radiallast |
220 kN |
|
Dynamische Achslast |
54 kN |
|
Dynamische Radiallast |
110 kN |
|
Effizienz |
40% |
|
Präzision |
≤ 0,15° |
|
Selbstverriegelung |
- Ja, das ist es. |
Andere Modelle der VE-Serie
|
Modell |
Verhältnis |
Ausgangsdrehmoment |
Neigungsdrehmoment |
Achsbelastung |
Radialbelastung |
Haltemoment |
Gewicht |
|---|---|---|---|---|---|---|---|
|
3 " |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 kg |
|
5" |
37:1 |
637.5 N·m |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg |
|
7" |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg |
|
8" |
51:1 |
2,250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg |
|
9" |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 kg |
|
12" |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 kg |
|
14" |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 kg |
|
17" |
102:1 |
9,460 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 kg |
|
21" |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 kg |
|
25" |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 kg |
Bau und Materialien
Gehäuse: hochfeste Gusseisen mit korrosionsbeständiger Beschichtung
mit einem Durchmesser von mehr als 0,01 mm
Schwenklager: 50 Mn geschmiedetem Stahl mit gehärteten Ringen
Versiegelung: IP66-Siegel mit mehreren Lippen für vollständigen Umweltschutz
Schmierung: Fabrikfüllung mit hochleistungsfähigem synthetischem Fett
Anwendungen
Einsachsige Sonnenverfolgungssysteme
Photovoltaikanlagen im Versorgungsbereich
Solarprojekte für gewerbliche und industrielle Zwecke
Landwirtschaftliche Solartracking-Anlagen
Installationen in abgelegenen und rauen Umgebungen
Vorteile der Installation
Installationsbereit: Vormontiert und vorkalibriert in der Fabrik
Keine Anpassung erforderlich: Vor der Verbringung eingestellte Fanggerätefreiheit
Versatile Montage: Kompatibel mit den wichtigsten Tracker-Rahmenentwürfen
Vereinfachte Verdrahtung: Flexible Motorposition für eine optimale Kabelleitung
Zuverlässigkeit und Wartung
Die SLEW-Antriebe der VE-Serie sind für eine minimale Wartung während ihrer gesamten Lebensdauer konzipiert:
Versiegelte Konstruktion: IP66 Schutz verhindert Eintritt von Schadstoffen
Selbstverriegelung: Keine Bremswartung erforderlich
Langlebige Materialien: Verhärtetes Stahlwerkzeug ist verschleißfest
Lange Lebensdauer: für Solarinstallationen von mehr als 25 Jahren ausgelegt
Technische Unterstützung
Unser Applikationstechnikteam bietet umfassende technische Unterstützung, einschließlich Lastberechnungen, Modellwahlhilfe,und maßgeschneiderte Empfehlungen für Ihre spezifischen Solar-Tracking-Projektanforderungen.
Kontaktieren Sie uns für Preise, technische Spezifikationen und projektspezifische Empfehlungen für Ihr Solar-Tracking-System.
