Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
 |
| Herkunftsort: | China |
| Markenname: | HangTuo |
| Zertifizierung: | CE, ISO9001 |
| Modellnummer: | Se 3 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | USD 280~504 / pc |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
| Gang-Verhältnis: | 31:1 | Typ: | Beiliegend |
|---|---|---|---|
| Anwendung: | Solarenergie | Treiber: | Hydraulikmotor |
| IP-Klasse: | IP66 | Farbe: | Wie gefordert |
| Effciency: | 40% | Rückprall: | 0,1 Grad |
| Markieren: | solar tracker drive,slewing drive for solar tracking system |
||

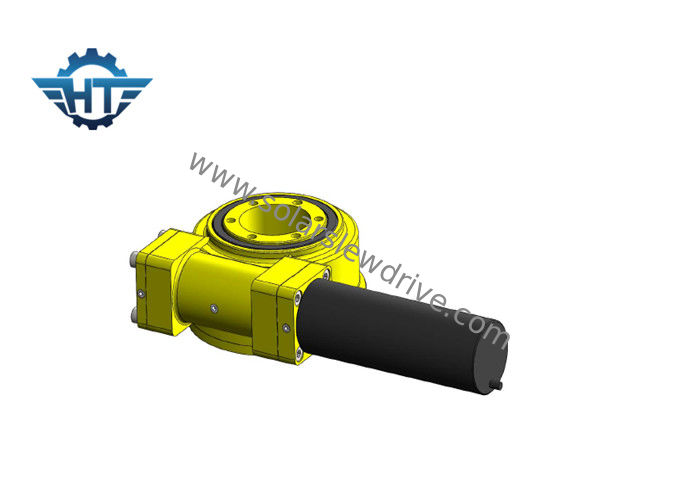

Achsen-Durchlauf-Antrieb Se konzentrierte Wurm übersetzter einzelner mit hoher Genauigkeit für industriellen Gebrauch und Solarenergie-System
Beschreibung
Solarverfolger muss glatte, langsame und starke Bewegung haben. Der Verfolger sollte hohe Positionsgenauigkeit und hohes Maß Zuverlässigkeit besitzen. Diese Anforderungen können durch die besonders entworfenen Fahrer erreicht werden, die als herumdrehende Fahrer bekannt sind.
Genauigkeit: 0,1 Grad
Verfügbar: 3 Zoll - 12 Zoll
Horizontale Installation
Es wird, um die Herumdrehenantriebe anzubringen geraten, die an der Azimutachse in Solaranwendungen für besseren Schutz und Schutz für die Aufzugachse hinzuzufügen umgedreht sind. Für andere Anwendungen basieren die Montagerichtungen auf der Bewertung des Schutzniveaus und es ist für besseren Schutz besser.
Vertikale Installation
Es wird geraten, um die Herumdrehenantriebe anzubringen, die auf befestigte zeichnende Oberseite in Solaranwendungen für besseren Schutz sich beziehen. Für andere Anwendungen basieren die Montagerichtungen auf der Bewertung des Schutzniveaus und es ist für besseren Schutz besser.
Details
1. Indem er Herumdrehenlager als seine Kernkomponente annimmt, kann Herumdrehenantrieb axiale Kraft, Radialkraft tragen und gleichzeitig kippen Moment.
2. Herumdrehenantrieb wird weit in den modularen Anhängern, in allen Arten Kräne, in der Luftarbeitsbühne, in den Solartracking-systemen und in den Windstromnetzen angewendet.
3. Elektrische und planetarische Getriebe können entsprechend der Anforderung des Kunden entworfen sein.
4. Herumdrehenantrieb hat den Vorteil des Einsparungsraumes in den Anlagen, der maximalen Tragfähigkeit in einer Kompaktbauweise, der umfangreichen Lebensdauer, der verringerten Instandhaltungskosten, des etc.
Leistungsparameter von Se-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Haltemoment | Axiale Last | Radiallast | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | N.m | kN | kN | Grad | Ja | Kilogramm | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Struktur-Zeichnungen
1. Gehäuseboden
2. Herumdrehenring
3. Kanal
4. Dichtung
5. Kopfplatte
6. Fahren Sie (Hydraulikmotor/electronic-Motor)
7. Fahren Sie Adapter
8. O-Ring
9. Input-Loch
10. Welle gegenüber Motor
11. Endstöpsel
12. Abdeckung
13. Kodierer
