| Brand Name: | HANGTUO |
| Model Number: | VE9 |
| MOQ: | 1 PC |
| Preis: | 200~380 USD/PC |
| Delivery Time: | 15~30 TAGE |

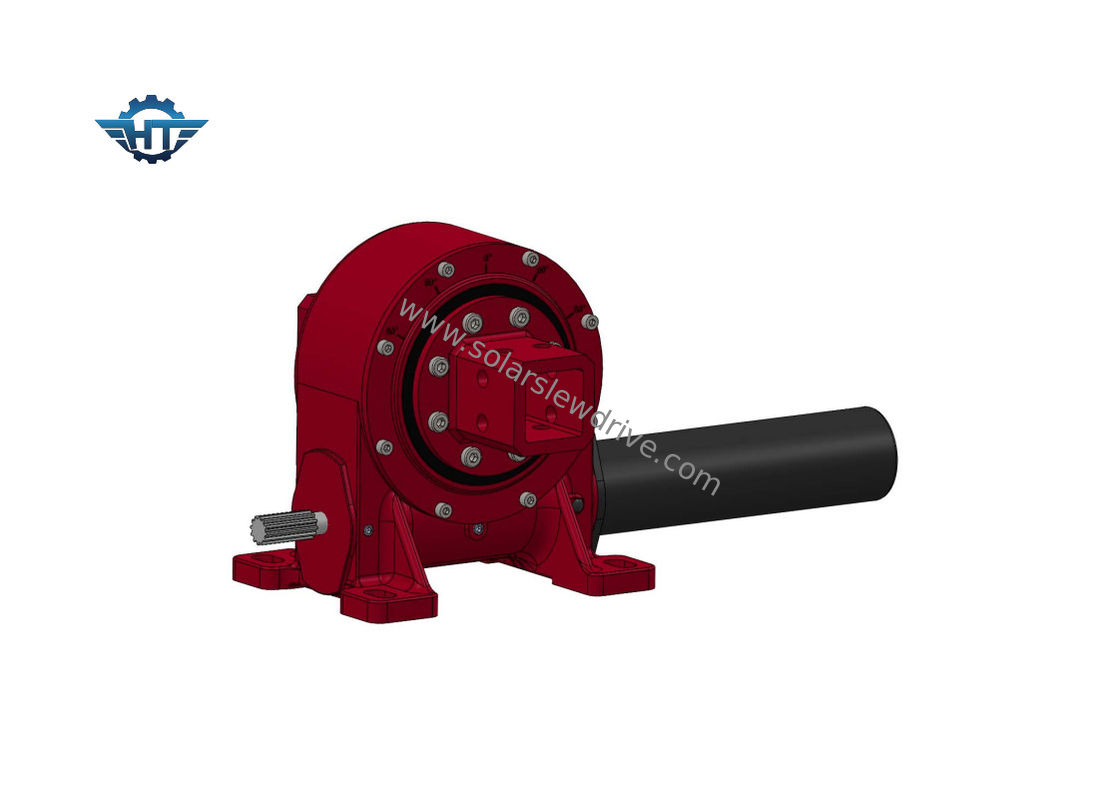

Doppelter Einschlagenwurm-Gang tötete Antrieb mit Getriebemotor für Sonnenkollektor-Tracking-System
Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Vertikaler doppelter Einschlagenwurmgang tötete Antrieb mit den Anwendungen des planetarischen Getriebes hauptsächlich für Sonnenkollektortracking-system, besonders im Solartracking-system der horizontalen einzelnen Achse. Er ist auch in CSP weitverbreitet, solch wir Fresnel, Hitzeturm, Parabolisches etc.
Horizontaler doppelter Einschlagenwurmgangdurchlauf-Antrieb, wie sein Name, ist horizontal, es wird angewendet hauptsächlich im Handkurbelkran, slewingdeck Kran, Kranhandkurbelentwurf, Baggerschwingen-Antrieb installiert. Unser einzigartiger kleiner Rückprallherumdrehenantrieb kann auf den Gebieten der hohen Präzision auch benutzt werden, die wir Antenne solch sind, Satelliten, Herumdrehentabelle, Teller ......
Das Planetengetriebeuntersetzungsgetriebe-Funktionsprinzip macht sich für Solarverfolgerbären eine große Radiallast wegen der anteiligen Verteilung des Drehmoments. Was mehr ist, hat unsere Herumdrehenantriebe Hydraulikmotorkonfigurationen. Wir lassen alle Reihendurchlauf-Getriebegröße die unterschiedliche Nachfrage der Kunden befriedigen.
Eigenschaften
1. Drehen Sie ±60°, Innere des harten Stopps, um Systemsicherheit sicherzustellen
2. Schließen Sie einen Antriebsmotor vom links, rechte Seite oder in der Mitte an
3. Die Freigabe wird bereits durch den Produzenten vor Fabrik, also keinen Bedarf, ihn zu justieren wenn Installation eingestellt
4. Fett war vor Fabrik, benötigt gerade Nachfüllung jede 5 Jahre gefüllt worden
4. Einfache Installation und niedrige Wartung
5. Kompaktbauweise und Raumersparnis
6. Der Gang ist selbstsichernd, also kein Bedarf der zusätzlichen Bremse
7. Einfache und fließende Methode des Beginnens und des Stoppens
8. Hohes Kippendrehmoment und backholding Drehmoment, zum von Sicherheit unter rauer Umwelt zu verbessern
Vertikale Durchlauf-Antriebs-Leistungs-Parameter
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Verpacken
Inneres Verpacken: Rostschutzplastikfilm; Vakuumplastiktaschen.
Umverpackung: harter Karton; Holzetui; hölzerne Palette.
Versandausdruck: durch Eil; auf dem Luftweg; auf dem Landweg; durch Meer.
