kleiner Durchlauf-Antrieb
Created with Pixso. Fährt vertikaler Gang-Durchlauf-Antrieb des Wurm-VE7 für Solarverfolger mit elektrischem Gang 24VDC

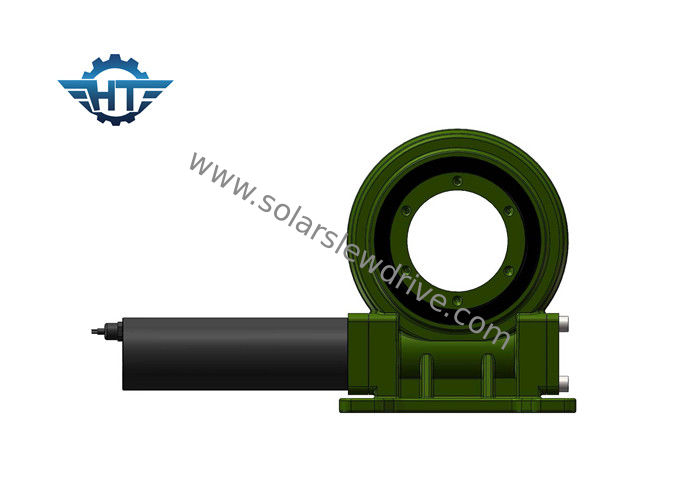

Fährt vertikaler Gang-Durchlauf-Antrieb des Wurm-VE7 für Solarverfolger mit elektrischem Gang 24VDC

Brand Name: HangTuo
Model Number: VE7“
MOQ: 1-teilig
Preis: USD 280~504 / pc
Delivery Time: 15~45 Tage
Payment Terms: L / C, T / T, Western Union
Detail Information
Herkunftsort:
China
Zertifizierung:
CE, ISO9001
Material:
50Mn, 42CrMo
Modell:
VE7“
Gang-Verhältnis:
57:1
Nennleistungsdrehmoment:
1750Nm
Haltemoment:
13200Nm
Kippen des Drehmoments:
7000Nm
Effizienz:
40%
Standardfarbe:
RAL 9006
Verpackung Informationen:
Furnierholzkasten
Versorgungsmaterial-Fähigkeit:
2000 STÜCK PRO MONAT
Hervorheben:

solar tracker drive

,

slewing drive for solar tracking system

Product Description

Fährt vertikaler Gang-Durchlauf-Antrieb des Wurm-VE7 mit elektrischem Gang 24VDC für Solarverfolger





Beschreibung


Ein Durchlaufschneckengetriebesystem ist eine kompakt konstruierte Einheit, die einem Drehwerk, einer Basis und aus einem Wurm besteht. Diese Einheit holt die Vorteile eines Drehwerks und des Wurmes in eine Einheit.



Die einzelne Achse, die vertikale Durchlauf-Antriebe vertikal, es angebracht werden, ist speziell für Solartracking-systeme der flachen einzelnen Achse bestimmt, die die Spurhaltung in Richtung zur Sonne für Ost-West erfordern. Die genaue Rotation des vertikalen Durchlauf-Antriebs lässt den Mechanismus tadellos aufspüren. Diese Art des vertikalen Herumdrehenantriebs ist unter Verwendung der spätesten Technologie hergestellt, die Sanduhrmechanismus enthält.

Vorteile

1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. drehende Strecke von 360 Grad
3. Schneckengetriebe nach innen einschlagen
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen
5. Selbstsichernde Funktion

Technische Leistung



Modell Verhältnis Nennleistungs-Drehmoment Kippen des Drehmoments Axiale Last Radiallast Haltemoment Leistungsfähigkeit Präzision Selbstsichernd Gewicht
N.m N.m kN kN N.m Grad Ja Kilogramm
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Ja 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Ja 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Ja 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Ja 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Ja 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Ja 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Ja 78 Kilogramm
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Ja 105 Kilogramm
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Ja 185 Kilogramm
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Ja 244 Kilogramm


Kundengebundene Dienstleistungen


1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.



Glossar von Schlüsselparametern

Kippen des Moment-Drehmoments: Dieses Drehmoment ist die Schwerkraftlast, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das tatsächliche Drehmoment größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Die Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Die Last parallel zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment, es wird gesehen auch als defektes Drehmoment genannt.
Selbstsichernd: Nur wenn es Last gibt, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und nannten folglich selbstsichernd.
