Lieferung von innovativen und kosteneffektiven Herumdrehenantrieben
Herkunftsort: | China |
Markenname: | HangTuo |
Zertifizierung: | CE, ISO9001 |
Modellnummer: | Se 7 |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | USD 100~504 / pc |
Verpackung Informationen: | Furnierholzkasten |
Lieferzeit: | 15~45 Tage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 2000 STÜCK PRO MONAT |
Gang-Verhältnis: | 57:1 | Typ: | Beiliegend |
---|---|---|---|
Anwendung: | Solarenergie | Treiber: | 12/24-VDC-Elektromotor |
IP-Klasse: | IP66 | Farbe: | Wie gefordert |
Effciency: | 40% | installieren Sie Methode: | Horizontale |
Markieren: | solar slew drive,slewing drive for solar tracking system |

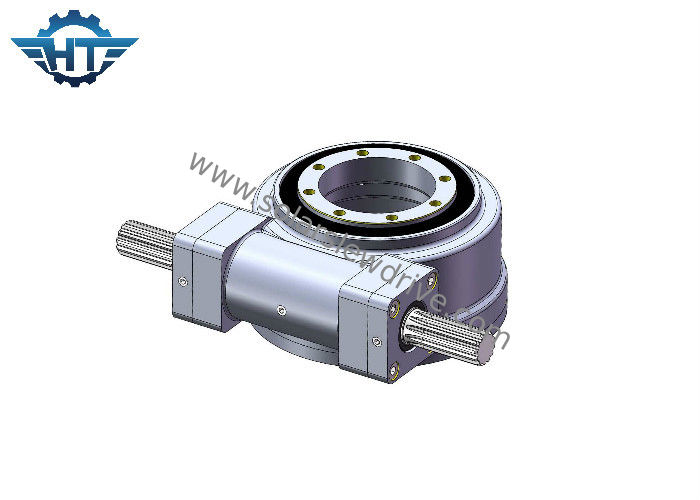

CER IP66 kleiner Rückprall-Herumdrehenlager-Antrieb mit elektrischem Getriebe für Csp
Beschreibung
Herumdrehenlager ist Anteile eines Kernes an dem Zusammenbau eines Herumdrehenfahrwerks. Es enthält einen Innenring und einen Außenring, von denen einer normalerweise einen Gang enthält. Zusammen mit Aufnahmebohrungen in beiden Ringen, ermöglichen sie einer optimierten Kraftübertragung mit einer einfachen und schnellen Verbindung zwischen angrenzenden Maschinenkomponenten. Sie ist klein, aber sie helfen erledigen einige der größten Arbeiten im Geschäft. Von der Schwingarmrotation auf Kräne zur Plattform auf einer Windkraftanlage und einer Solarenergie, sind Herumdrehenringe ein wesentlicher Bestandteil vieler machinated Prozesse.
Es ist eine ideale Lösung in:
1. Hochleistungsanwendungen, die bedeutende Belastbarkeit erfordern
2. Entwirft, wo die genaue Positionierung kritisch ist
3. Anwendungen, wo Selbstverschluß erforderlich ist-
Leistungsparameter von Se-Reihen
Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Haltemoment | Axiale Last | Radiallast | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
N.m | N.m | N.m | kN | kN | Grad | Ja | Kilogramm | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Die Hauptvorteile von Se-Herumdrehenantrieben
1. Rotation 360 Grad
2. Verbindung eines Antriebsmotors von der linken oder rechten Seite
3. Während der Installation ist es nicht notwendig, die Getriebefreigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt
4. Fett war vor Fabrik gefüllt worden
4. Einfache Installation und niedrige Wartung
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
8. Hohes Kippendrehmoment, passend für horizontale Installation
