| Brand Name: | HangTuo |
| Model Number: | SDE9“ |
| MOQ: | 1-teilig |
| Preis: | USD 100~1600/ pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |
hohe Präzisions-Herumdrehenschneckengetriebe DCs 24V für Doppelachse PV-Tracking-System

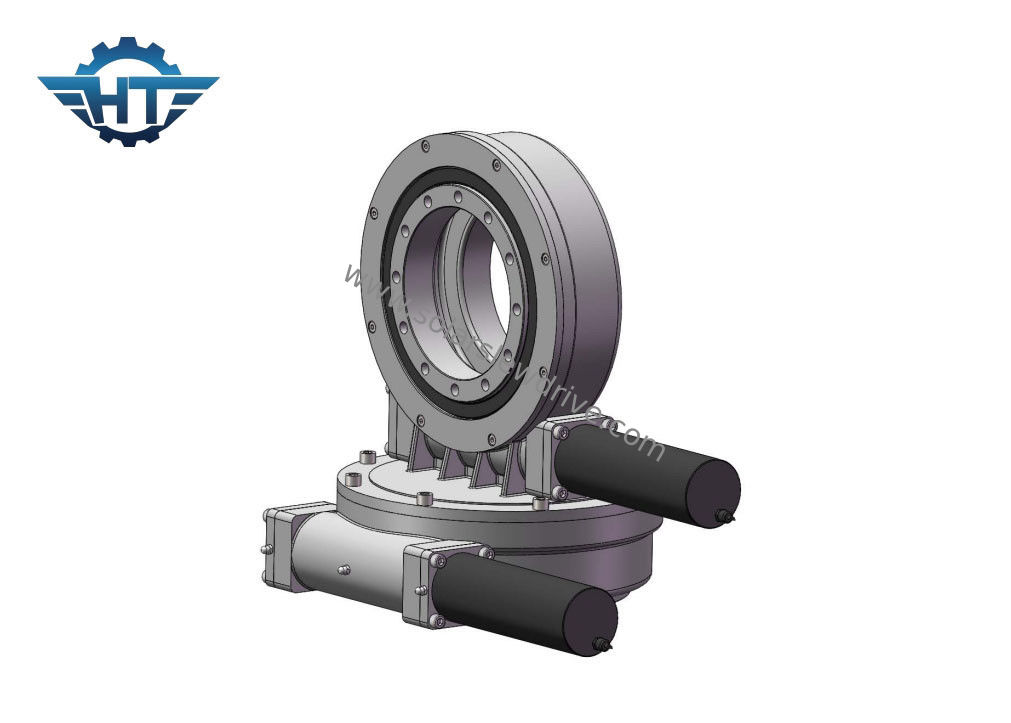

Hohe Präzisions-Herumdrehenschneckengetriebe-Beschreibung
Der vertikale ein 9-Zoll-Herumdrehenantrieb sind für Solartracking-system bestimmt. Er wird verwendet, um photo-voltaische Platten in Richtung zur Sonne zu justieren, um mehr Sonnenlicht zu verwenden. Sie ermöglichen Solarmodulen, in der besten Position zu bleiben, maximale Energie von der Sonne anzusammeln.
| Modell: | VE9 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 2000 N.m |
| Kippen des Moment-Drehmoments | 16 K N.m | Haltemoment | 30,5 K N.m |
| Statische axiale Bewertung | 60 KN | Statische Radialbewertung | 130 KN |
| Dynamische axiale Bewertung | 30 KN | Dynamische Radialbewertung | 65 KN |
| Gang-Verhältnis | 37:1 | Leistungsfähigkeit | 40% |
Parameter von VE-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Anwendung
1. Anhebende Maschinerie
