| Brand Name: | HangTuo |
| Model Number: | VE5“ |
| MOQ: | 1-teilig |
| Preis: | USD 280~504 / pc |
| Delivery Time: | 15~45 Tage |
| Payment Terms: | L/C, T/T, Western Union |

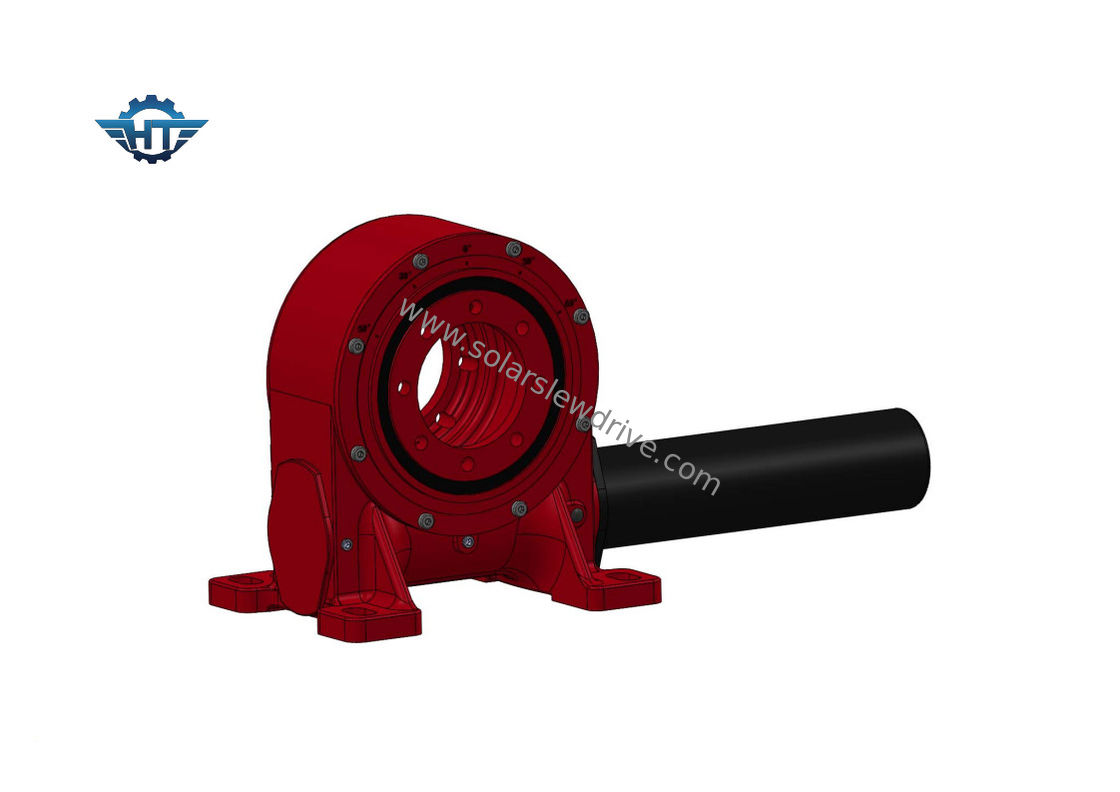

Getriebe VE5 40 bis 1 für Sonnenkollektor-horizontale einzelne Achsen-Verfolger
Einschlagen von Wurm-Gang-Beschreibung
Der Herumdrehenantrieb ist ein neuer Typ Dreh- und Getriebeprodukt. Es wird normalerweise Herumdrehenantrieb oder Herumdrehenlager genannt, das normalerweise aus doppeltem Einschlagenwurm, Gang, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten der doppelte Einschlagenwurm sind, kann er mit dem Gang genauer ineinander greifen und multi Zahnkontakt erzielen, die Genauigkeit und das haltene Momentdrehmoment so verbessern. Sie können axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, kennzeichnet der neue Herumdrehenantrieb einfache Installation, einfache Wartung und einen größeren Grad an Installationsraum.
Leistungs-Parameter von VE-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 |
Anwendungen
Es gibt 10 verschiedene Größen von VE-Art Herumdrehenantriebe und beginnt von 3' Größe bis 25" Zoll, unter ihnen, sind 5", 7", 9" 12", 14", 17", 19" und 21". Sie sind in den Solartracking-systemen (PV, CPV, HCPV und Heliostat) und in den regelmäßigen Fahrzeugen, wie Mannaufzügen, LKW-Kränen sowie modularen Fahrzeugen weitverbreitet.
