| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| Preis: | 145~226 USD/PC |
| Delivery Time: | 15~30 Tage |

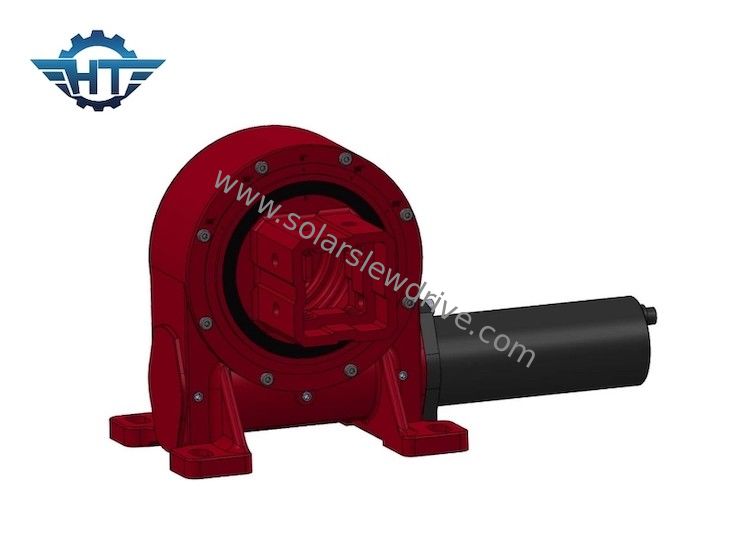

Kompaktes kleines Wurm-Gang-Durchlauf-Antriebs-Getriebe für Solarwärmespeicherungs-System
Kleine Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Weil der Drehreduzierer das Herumdrehenlager und die ringförmige Einschlagenwurmstruktur annimmt, kann er Multizahnkontakt erzielen, also ist das Getriebedrehmoment groß, ist die Operation stabil, und sie kann großen Radial- und axialen Lasten und starken Kippmomenten (Gegendrehungsdrehmoment) widerstehen. Windwiderstand), weitverbreitet in den photo-voltaischen SolarTracking-Systemen und in anderen neuen Energiewirtschaften.
Vertikale Durchlauf-Antriebs-Leistungs-Parameter
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 Kilogramm |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 Kilogramm |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 Kilogramm |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 Kilogramm |
Eigenschaften
1. Drehen Sie sich von 0~180° oder ± 60 von °
2. Schließen Sie einen Motor 12V/24V auf der linken oder rechten Seite an
3. war Fett vor Fabrik gefüllt worden
4. Einfache Installation
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd
7. Hohes backholding Drehmoment, passend für vertikale Installation
8. Niedrige Wartung
