| Markenbezeichnung: | HT |
| Modellnummer: | VE7“ |
| Mindestbestellmenge: | 1 |
| Lieferzeit: | 715 Tage |
| Zahlungsbedingungen: | T/T |

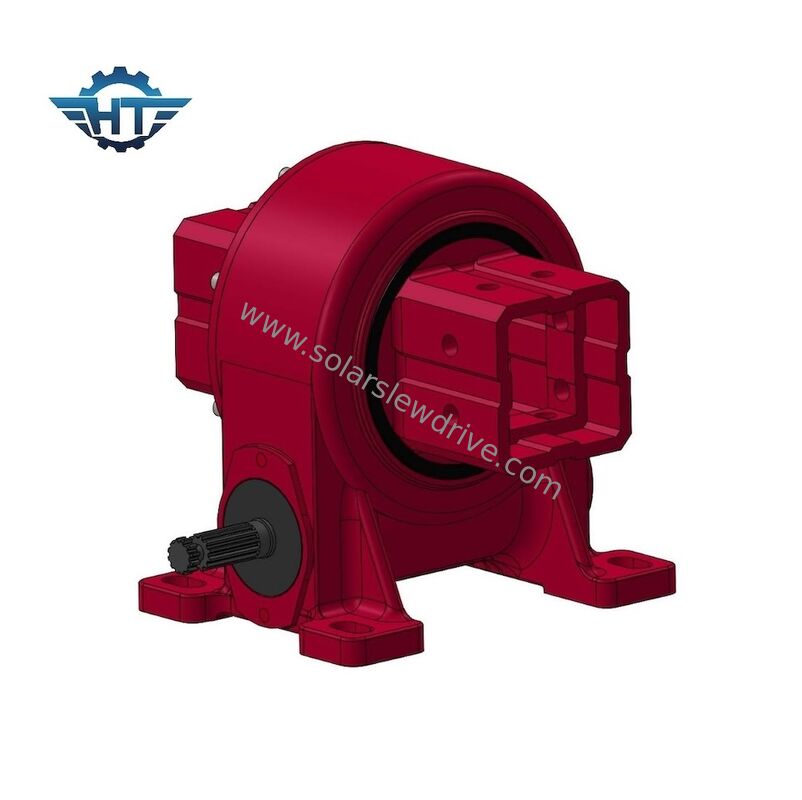

Schwenkantrieb mit verstärktem Quadratrohrprofil für Solar-Tracking-System
Beschreibung des vertikalen Schwenkantriebs
Der quadratische Split-Type-Schwenkantrieb für Solar-Tracking-Systeme wurde auf der Grundlage von Konstruktionsprinzipien der mechanischen Zuverlässigkeit entwickelt und für den langfristigen Einsatz im Feld optimiert.Die Systemarchitektur trennt den Antriebsmechanismus von der tragenden Struktur, die eine unabhängige Wartung und mechanische Isolierung kritischer Bauteile ermöglichen.
Split-Type Schwenkantrieb Schwenkantrieb Hauptmerkmale
Der lasttragende Rahmen verwendet ein verstärktes Profil aus quadratischen Rohren, um die Torsionssteifheit zu erhöhen und die Strukturdeformation unter hohen dynamischen Belastungen zu reduzieren.Die Optimierung der finiten Elemente soll die allgemeine mechanische Festigkeit erhöhen und gleichzeitig die Materialmüdigkeit unter zyklischer Belastung minimieren..
Die Antriebseinheit arbeitet mit einer geringen elektrischen Leistung von weniger als 150 W und erreicht ein Nenn-Ausgangsdrehmoment von 7500 Nm oder mehr.Das System verhindert wirksam eine Umkehrung, die durch starke Windbelastungen und mechanische Rebound verursacht wird..
Die gesamte Antriebsanlage ist auf IP66-Schutzniveau versiegelt und bietet Widerstand gegen Eintritt von Staubpartikeln und Hochdruckwasserstrahlen.Das System ist für den Dauerbetrieb bei Temperaturen zwischen -40 °C und +80 °C ausgelegt., so dass es für Wüsten, Küstenregionen und Anlagen mit kaltem Klima geeignet ist.
Die Auswahl der Komponenten erfolgt nach den Anforderungen an Müdigkeit und lange Lebensdauer.Gewährleistung eines stabilen Drehmoments und einer gleichbleibenden Spurenpräzision über längere Betriebszeiten.
Die modulare Split-Konfiguration reduziert die Komplexität der Montage und ermöglicht den schnellen Abbau der Antriebseinheit vor Ort, ohne den Strukturrahmen zu stören.Dieser Ansatz verkürzt die Wartungszyklen, senkt die Arbeitskosten und erhöht die Verfügbarkeit des Systems.
Das Produkt entspricht den Anforderungen der CE-Zertifizierung und den geltenden internationalen Normen für mechanische Sicherheit und elektrische Leistung.
Referenzparameter
| Artikel | Spezifikation |
| Eingangsleistung | ≤ 150 W |
| Nennwert des Ausgangsmoments | ≥ 7500 Nm |
| Haltemoment | ≥ 45 kNm |
| Schutzbewertung | IP-Qualität |
| Betriebstemperatur | -40 °C bis +80 °C |
| Zertifizierung | CE-Nummern |
Technische Anpassung
Das System unterstützt die Anpassung auf technischer Ebene, einschließlich:
Drehmoment- und Lastkonfiguration
Oberflächenbehandlung und Korrosionsschutz
Konstruktion der mechanischen Schnittstelle
Steuerung und Motorwahl
Möglichkeiten zur Umweltverstärkung
