Selbstverriegelndes Schneckengetriebe für Solartracker
Selbstverriegelndes Schneckengetriebe Beschreibung

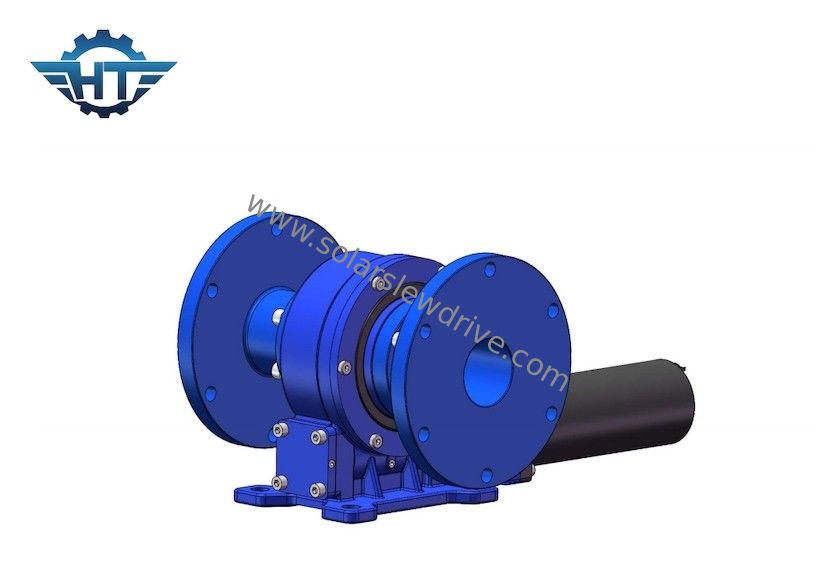

Das gekapselte, selbstverriegelnde Schneckengetriebe ist eine kompakte, integrierte Untersetzungseinheit, die speziell für die Drehbewegungssteuerung in Solartracking-Systemen entwickelt wurde. Es kombiniert ein gehärtetes Schneckenradgetriebe, ein Präzisions-Schwenklager und ein robustes, gekapseltes Gehäuse – mit der Option zur Integration eines Antriebsmotors – zu einer zuverlässigen Getriebeeinheit.
Im Gegensatz zu herkömmlichen Untersetzungsgetrieben kann das eingebaute Schwenklager gleichzeitig axiale Kräfte, radiale Kräfte und Kippmomente aufnehmen. Dies ermöglicht es der kompakten Einheit, komplexe Systeme zu ersetzen, die ansonsten mehrere unabhängige Lager und Getriebekomponenten erfordern würden. Während des Betriebs treibt die Schnecke das Schwenkgetriebe an und ermöglicht so eine reibungslose, kontrollierte und präzise Drehung. Die Geometrie des Schneckenradgetriebes bietet auch eine Selbstverriegelungsfunktion, die verhindert, dass sich der Ausgang umkehrt, ohne dass eine vollständige Abhängigkeit von einer Motorbremse erforderlich ist.
Dieses für ein- und zweiachsige Solartracking-Systeme entwickelte Getriebe stellt sicher, dass Photovoltaikmodule ihre vorgesehene Position beibehalten – auch wenn sie Wind-, Schwerkraft- oder dynamischen Lasten ausgesetzt sind – und ermöglicht gleichzeitig kontinuierliche Anpassungen an wechselnde Sonnenlichtbedingungen. Seine abgedichtete Konstruktion schützt die internen Komponenten vor Staub, Feuchtigkeit und rauen Außenumgebungen, wodurch die Lebensdauer verlängert und der Wartungsaufwand minimiert wird.
Dieses Produkt ist in Größen von 3 bis 25 Zoll erhältlich und eignet sich für private, gewerbliche, landwirtschaftliche und großtechnische Photovoltaikprojekte. Je nach spezifischen Tracking-Steuerungsanforderungen kann die Einheit mit verschiedenen Antriebsoptionen konfiguriert werden, darunter Hydraulikmotoren, Schrittmotoren, Servomotoren oder Standard Elektromotoren. Diese äußerst vielseitige Schwenkantriebsplattform wird auch häufig in Marineausrüstungen, Baumaschinen, leichten Industriemaschinen, metallurgischen Geräten, medizinischen Geräten und anderen Industriesektoren eingesetzt.
Vertikale Schwenkantrieb-Leistungsparameter
| Modell | Übersetzung | Nenndrehmoment | Kippmoment | Axiallast | Radiallast | Halte-Drehmoment | Wirkungsgrad | Präzision | Selbstverriegelung | Gewicht |
| Nm | Nm | kN | kN | Nm | Grad | Ja | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | Ja | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Ja | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Ja | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Ja | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Ja | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Ja | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Ja | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Ja | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Ja | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Ja | 244 kg |
Hauptmerkmale
Selbstverriegelnde Ausgangsfunktion für Betriebssicherheit
Ausgestattet mit einem selbstverriegelnden Schneckengetriebemechanismus verhindert die Einheit effektiv, dass die Last das Getriebe rückwärts antreibt. Diese Funktion gewährleistet die Positionsstabilität bei Stromausfällen, Notabschaltungen oder Starkwindereignissen und reduziert die Abhängigkeit von externen Bremssystemen.
Hohes Kippmoment und hohe Tragfähigkeit
Das integrierte Schwenklager kann gleichzeitig axiale Kräfte, radiale Kräfte und Kippmomente aufnehmen. Dies macht den Antrieb ideal für freitragende Solarmodule, lange Photovoltaik (PV)-Tracking-Systeme und Installationen, die ungleichmäßigen oder schwankenden Windlasten ausgesetzt sind.
Präzise Solarausrichtung
Mit einer Positionierungsgenauigkeit von ≤0,1° gewährleistet der Antrieb eine konsistente und wiederholbare Tracking-Bewegung. Feinjustierungsmöglichkeiten helfen, den optimalen Ausrichtungswinkel für Solarmodule beizubehalten und verbessern so die Gesamtzuverlässigkeit des Tracking-Systems.
Integriertes, kompaktes Design
Das Schwenklager und das Schneckengetriebe sind zu einer einzigen, kompakten Einheit kombiniert. Die Reduzierung der Komponentenanzahl vereinfacht den Installationsprozess und spart wertvollen Platz in der Struktur des Tracking-Systems.
Kompatibilität mit verschiedenen Motortypen
Die Eingangsseite ist kompatibel mit Hydraulikmotoren, Schrittmotoren, Servomotoren oder Standard Elektromotoren. Diese Flexibilität ermöglicht es einer einzigen Basis-Antriebsplattform, verschiedene Steuerungssysteme und Projektkonfigurationen zu unterstützen.
Vollständig gekapselte Struktur mit geringem Wartungsaufwand
Das abgedichtete Gehäuse verhindert das Eindringen externer Verunreinigungen und stellt sicher, dass das Schmiermittel eingeschlossen bleibt. Die Außenseite verfügt über eine strapazierfähige, wetterfeste Beschichtung – standardmäßig in RAL 9006, andere RAL-Farben auf Anfrage erhältlich.
Große Auswahl an Spezifikationen
Erhältlich in Größen von 3 bis 25 Zoll, deckt die Serie ein breites Spektrum an Drehmoment-, Last- und Montageanforderungen ab. Diese Einheiten eignen sich für alles, von kleinen verteilten Solartracking-Systemen bis hin zu großtechnischen PV-Projekten.
Warum diesen selbstverriegelnden Schneckengetriebe-Schwenkantrieb wählen?
Bietet stabile Halteleistung unter Wind- und Rückwärtslasten
Kombiniert axiale, radiale und Kippmoment-Tragfähigkeiten
Geeignet für den langfristigen Außeneinsatz
Bietet präzise Positionierung mit hoher Wiederholgenauigkeit
Kompatibel mit einer breiten Palette von Motoren
Standardmäßig mit RAL 9006-Finish; kundenspezifische Farben sind ebenfalls erhältlich
Erhältlich in verschiedenen Spezifikationen für verschiedene Klassen von Tracking-Systemen
Einfach zu installieren und zu warten
Auswahlhilfe
Bei der Auswahl eines Modells beachten Sie bitte folgende Faktoren:
Erforderliches Ausgangsdrehmoment und Halte-Drehmoment
Maximale axiale und radiale Lasten
Maximales Kippmoment, das sich aus Windlasten und der Geometrie der Photovoltaik (PV)-Module ergibt
Erforderliche Tracking-Geschwindigkeit und Positionierungsgenauigkeit
Motortyp, Spannung und Steuerungsmethode
Betriebstemperatur und Umwelteinflüsse
Montagerichtung und Einschaltdauer (Lastzyklus)
Erwartete Lebensdauer und Wartungsintervalle
Wir empfehlen, Ihr tatsächliches Lastspektrum und Ihre Tracking-Betriebsbedingungen anzugeben, damit das optimale Modell basierend auf Ihren spezifischen Anforderungen ermittelt werden kann.
FAQ
Was ist ein selbstverriegelndes Schneckengetriebe-Schwenkantrieb?
Ein selbstverriegelndes Schneckengetriebe-Schwenkantrieb ist eine Drehuntersetzungseinheit, die einen Schneckengetriebemechanismus verwendet. Sie verhindert effektiv, dass sich die Ausgangsseite rückwärts dreht, sobald der Motor gestoppt ist. Sie wird häufig in Anwendungen eingesetzt, bei denen eine Last nach dem Stillstand des Motors in einer bestimmten Position gehalten werden muss.
Ist dieser Schwenkantrieb für Solartracking-Systeme geeignet?
Ja. Er ist sehr gut für ein- und zweiachsige Solartracking-Systeme geeignet, da er Rotation, Lastunterstützung und Positions-Haltefunktionen in einer einzigen, kompakten Einheit integriert.
Können verschiedene Motortypen verwendet werden?
Ja. Abhängig von Ihrem Steuerungssystem und Ihren Installationsanforderungen kann der Antrieb mit Hydraulikmotoren, Schrittmotoren, Servomotoren oder Standard Elektromotoren kombiniert werden.
Was ist ein Kippmoment?
Ein Kippmoment bezieht sich auf die Überlast, die ein Schwenkantrieb aushalten kann. Im Zusammenhang mit Solartracking-Systemen wird es durch Faktoren wie Winddruck, die Abmessungen der PV-Module, die Länge der Stützarme und die Position des Schwerpunkts beeinflusst.
Kann die Gehäusefarbe angepasst werden?
Ja. Die Standardfarbe ist RAL 9006; andere RAL-Standardfarben sind für spezifische Projekte ebenfalls erhältlich.
Wie wählt man das richtige Modell aus?
Die Auswahl sollte auf dem Ausgangsdrehmoment, dem Halte-Drehmoment, den axialen und radialen Lasten, dem Kippmoment, der Drehgeschwindigkeit, der Einschaltdauer und den Umgebungsbedingungen basieren. Die Anwendungsdaten sollten sorgfältig ausgewertet werden, bevor das Modell endgültig festgelegt wird.
Kontaktieren Sie uns.
Bitte geben Sie uns die Abmessungen Ihres Solartrackers, die Betriebslasten, die Tracking-Geschwindigkeit und die Motoranforderungen an. Unser Ingenieurteam wird Sie bei der Auswahl oder Anpassung eines selbstverriegelnden Schneckengetriebe-Schwenkantriebs für Ihr Projekt unterstützen.
