| Markenbezeichnung: | HangTuo |
| Modellnummer: | VE9“ |
| Mindestbestellmenge: | 1-teilig |
| Preis: | USD 100~1600/ pc |
| Lieferzeit: | 15~45 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |

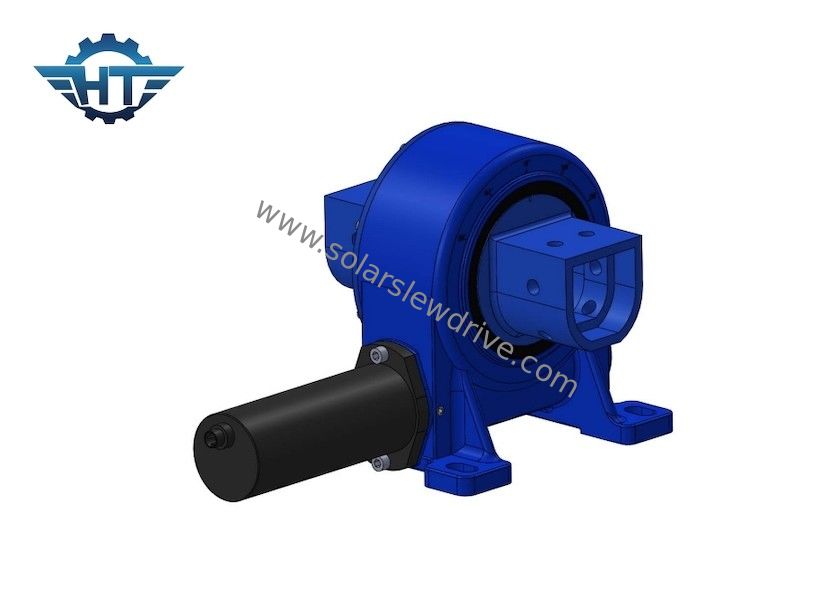

Einachsiger Schneckengetriebe-Slewing-Drive IP66 für Solartracker
VE-Serie geschlossener Schneckengetriebe-Slewing-Drive
Hangtuos geschlossener Schneckengetriebe-Slewing-Drive der VE-Serie kombiniert ein selbstsperrendes Schneckengetriebe, ein Präzisions-Schwenklager und ein robustes Gehäuse in einer integrierten Rotationseinheit. Das IP66-geschützte Gehäuse ist so konzipiert, dass das Eindringen von Staub und Wasser begrenzt wird und gleichzeitig die internen Komponenten während des Außeneinsatzes geschützt werden. Diese abgedichtete Konstruktion reduziert die Wartungsfrequenz, senkt die Lebenszykluskosten und verbessert die Zuverlässigkeit der Ausrüstung in exponierten Arbeitsumgebungen.
Im Vergleich zu offenen Schwenkmechanismen hält das geschlossene Design das Schmiermittel an Ort und Stelle und verhindert, dass abrasive Partikel, Regen und Feuchtigkeit die Zahnrad- und Lagerflächen erreichen. Das Ergebnis ist ein zuverlässiger Drehantrieb für Systeme, die eine genaue Positionierung, eine starke Halteleistung und eine lange Lebensdauer erfordern.
Die VE-Serie ist in Modellen von 3" bis 25" erhältlich und deckt eine breite Palette von Drehmoment-, Last- und Installationsanforderungen ab. Sie kann mit verschiedenen Motor- und Steuerungssystemen für Solartracker, Bergbauausrüstung, Arbeitsbühnen, Krane, Baggeranbaugeräte, Positionierer, Lenksysteme, Satellitenantennen, Radarantennen und medizinische Geräte integriert werden.
Hangtuos vollständige Palette von Slewing Drives eignet sich für Solartracker, Bergbauausrüstung, Arbeitsbühnen, Krane, Baggerrahmen, Positionierer, Lenksysteme, Satelliten- und Radarantennen sowie für den medizinischen Bereich. Spezifische Anwendungen können konsultiert werden.
VE Modell Slewing Drive Parameter
| Modell | Übersetzung | Nenndrehmoment (N.m) | Kippmoment (N.m) | Haltemoment (N.m) | Axiallast (kN) | Radiallast (kN) | Wirkungsgrad | Selbstsperrend | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
Anwendungen
Die hohe Tragfähigkeit und die geschlossene Bauweise von Hangtuo Slewing Drives eignen sich für eine Vielzahl von Drehgeräten.
Solartracking-Systeme
Ein selbstsperrender, geschlossener Slewing Drive ist eine starke Lösung für einachsige und zweiachsige Solartracker. Er ermöglicht eine kontrollierte Panelrotation, einen zuverlässigen Windlastwiderstand und eine stabile Positionierung bei geringem Wartungsaufwand.
Bau- und Hebezeuge
Die VE-Serie kann in Baggern, Kränen, Arbeitsbühnen, Baggerrahmen und anderen Geräten eingesetzt werden, die eine kontrollierte Drehung unter axialen, radialen und kippenden Lasten erfordern.
Bergbau und Schwerindustrie
Das geschlossene Design schützt Zahnräder und Lager in staubigen, nassen und anspruchsvollen Bergbauumgebungen. Zu den Anwendungen gehören Positionierplattformen, Lenkanordnungen und Geräte, die eine langfristige Lastaufnahme erfordern.
Antennen- und Radarverfolgung
Die gleichmäßige, wiederholbare Drehung und die starke Halteleistung machen den Antrieb für Satellitenantennen, Radarantennen und andere Präzisionsverfolgungssysteme geeignet.
Medizinische und Präzisionsgeräte
Konfigurierbare Übersetzungen und Motoranpassungen ermöglichen es dem Antrieb, medizinische Positioniergeräte, Inspektionssysteme und industrielle Positionierer zu unterstützen.
Weitere Anwendungen sind Tagebauausrüstung, Windenergiesysteme, industrielle Automatisierung, Drehtische und spezialisierte Drehmaschinen. Kundenspezifische Konfigurationen sind für projektspezifische Anforderungen erhältlich.
Auswahlfaktoren
Bei der Auswahl eines geschlossenen Schneckengetriebe-Slewing Drives sollten Sie Folgendes berücksichtigen:
Nenndrehmoment und Haltemoment
Maximale Axial- und Radiallast
Kippmoment, das von der montierten Struktur erzeugt wird
Erforderliche Drehgeschwindigkeit und Positionierungsgenauigkeit
Motortyp, Spannung und Steuerschnittstelle
Dauerbetriebszeit und Zyklusfrequenz
Risiko von Windexposition, Temperatur, Staub und Wassereintritt
Einbaulage und verfügbarer Montageplatz
Erforderliche Lebensdauer und Wartungszugang
Geben Sie Ihre Lastdaten und Betriebsbedingungen an, um eine Modellempfehlung zu erhalten.
FAQ
Was ist der Hauptvorteil eines geschlossenen Schneckengetriebe-Slewing Drives?
Sein geschlossenes Gehäuse schützt die Zahnräder und Lager vor Staub und Wasser und hilft gleichzeitig, das Schmiermittel zurückzuhalten. Dies kann den Wartungsaufwand reduzieren und die Zuverlässigkeit in Außen- oder schmutzigen Umgebungen verbessern.
Ist die VE-Serie selbstsperrend?
Ja. Die VE-Serie verwendet selbstsperrende Schneckengetriebe, um eine Rückwärtsdrehung zu verhindern, wenn der Antrieb nicht mit Strom versorgt wird.
Kann der Antrieb mit einem Motor geliefert werden?
Ja. Hydraulik-, Schritt-, Servo- und Elektromotorkonfigurationen können an die Anwendung angepasst werden.
Welche Branchen verwenden diese Slewing Drives?
Typische Branchen sind Solarenergie, Bauwesen, Bergbau, Arbeitsbühnen, Antennenverfolgung, medizinische Geräte und industrielle Automatisierung.
Wie sollte die richtige Größe ausgewählt werden?
Die Auswahl sollte das Ausgangsdrehmoment, das Haltemoment, die axialen und radialen Lasten, das Kippmoment, die Geschwindigkeit, den Arbeitszyklus und die Umgebungsbedingungen berücksichtigen.
Kontaktieren Sie Hangtuo
Teilen Sie uns Ihre Lastbedingungen, Drehgeschwindigkeit, Motoranforderungen und die Installationsumgebung mit. Hangtuo kann Ihnen helfen, einen Standard-Slewing-Drive der VE-Serie auszuwählen oder eine Konfiguration für Ihre Ausrüstung zu entwickeln.
